产品简介:
(点击小图查看大图)
RXMS1型快速跳闸继电器产品详细说明:
1 RXMS1型快速跳闸继电器用途
用于电力系统二次回路中作为出口跳闸用。

2 特点
2.1 动作快速,动作时间有3.5-4ms及5-5.5ms和7.5-8ms。
2.2 通过继电器罩壳上的小孔拨动衔铁可以试验触点动作情况。
2.3 继电器可以电压起动电流自保(最多有三个电流保持绕组)。

3 RXMS1型快速跳闸继电器动作原理
RXMSl型快速跳闸继电器为电磁式继电器,由电磁系统,接触系统及支架三部分组成。吸片自然安装于磁轭的固定轴销上,活动非常灵活,反作用力靠触点簧片的反力来实现,这种结构可保证继电器动作可靠、快速及低功耗。触点采用双触点接触原理,使继电器的接触可靠性提高并降低了接触电阻,提高了触点的通断能力。继电器外壳采用引进的Combiflex凸出式模数插入结构。

4 技术数据
4.1 动作电压:< 70%额定电压,保持电流< 80%额定电流
4.2 返回电压:>5%额定电压。
4.3 动作时间
4.3.1 功耗6.8W时动合触点< 4ms,动断触点< 3.5ms;动合触点< 8ms,动断触点<7.5 ms。
4.3.2 功耗3.5W时动合触点< 5.5ms,动断触点< 5ms。
4.3.3 保持型继电器动合触点< 8ms。
4.4 触点长期允许通过4A电流。
4.5 触点最大断开容量:AC:250V时为3A(功率因数=0.4),250VA。

DC:250V时为lA(L/R=40ms时),30W。(见表1)

当电压24V时

2.3A/6A(单触点)/(双触点串联)

当电压48V时

1.2A/2.0A(单触点)/(双触点串联)

当电压55V时

0.8A/2.0A(单触点)/(双触点串联)

当电压110V时

0.3A/0.8A(单触点)/(双触点串联)

当电压125V时

0.25A/0.6A(单触点)/(双触点串联)

当电压220V时

0.15A/0.3A(单触点)/(双触点串联)

当电压250V时

0.12A/0.25A(单触点)/(双触点串联)


4.6 绝缘耐压:50Hz,lmin,2kV。
4.7 冲击电压:5kV。
4.8 能承受5-15Hz中等震级的地震波冲击
4.9 保持电流:0.5,1,2,4A。
4.1O 触点形式及代号。(见表2)

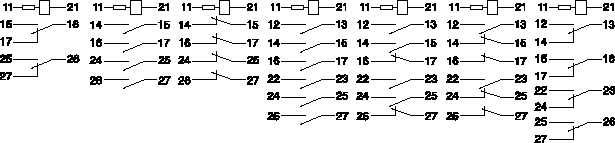

RK216 437 237 RK216 449 249 RK216 450 250 RK216 463 263 RK216 465 265 RK216 466 266 RK216 438 238

RXMS1型快速跳闸继电器接点图1

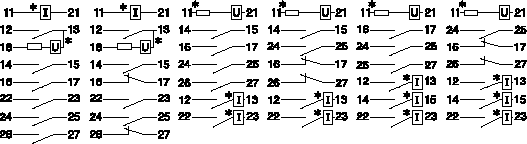

RK216 563 RK216 565 RK216 663 RK216 665 RK216 763 RK216 765

RXMS1型快速跳闸继电器接点图2


4.11 额定电压、额定电流及线圈电阻(见表3、4、5、6)
4.11.1 RK 2162口口、RK 2164口口(见表3)

电压等级DC(V)

24

36

48

110

220

250

继电器总阻值(Ω)

93.2

200.4

428

1.88k

7.22k

10.66k


4.11.2 RK 216 0口口(见表4)

电压等级DC (V)

24

36

48

110

220

250

继电器总阻值

194

452

769

4.03k

14.51k

19.37k


4.11.3 RK 216 56口(见表5)

额定值

工作电流DC(A)

保持电压DC(V)

0.25

0.5

1

2

4

24

48

110

220

继电器总阻值

34.1

8.8

2.11

0.44

0.32

98

450

2.1K

8.05K


4.11.4 RK 216 66口、RK 216 76口(见表6)

额定值

工作电压DC(V)

保持电流DC(A)

24

48

110

220

0.25

0.5

1

2

4

继电器总阻值

74

290

1.525k

6.15k

23.5

5.8

1.5

0.36

0.075


4.12 凸出式模数化插入结构外形尺寸见《附录》Ⅲ中附图1(2S6C)。
4.13 凸出式模数化插入结构安装尺寸按《附录》Ⅲ中附图5(2S6C)可插1个。按附图6(2S12C)并排插二个。按附图7(4S6C)直排插二个。按附图8(4S12C)可插入4个。

5 订货须知
订货时请注明型号触点代号额定电压等级,保持电流值。
例:RXMSl RK 216 263-DC220V
