TQSB系列交直流高压试验变压器

型号规格：

产品类别：

常规产品 -- 电工设备 -- 测量设备

参考价格：

厂价直销

下浮数：

产品品牌：

国标产品

产品产地：

上海

可供数量：

批量

供应商家：

上海：
上海倍源工贸有限公司
联系电话：	021-66770508 66775508 13916500500 13901609058
传真：	021-66108310
电子邮件：	91way@163.com

北京：
北京容申和科贸有限公司
联系电话：	010-63483536
	13552697787
传真：	010-63483536
电子邮件：	carll2008@163.com

产品简介：

（点击小图查看大图）

TQSB系列交直流高压试验变压器主要技术参数：

　TQSB系列轻型交直流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的TQSB系列轻型交直流高压试验变是在YDJ（G）系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全，通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行汇频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

　　功能及特点：输出容量：0.5-100KVA

　　输出电压：交流50KV、直流70KV
　
　　工作电源：AC220V或AC380V±10% 50Hz

产品结构
　　TQSB系列经型高压方试验变压器采用单框芯式结构。初级绕组绕在铁芯上、高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角结构，整体外形美观大方。其外部结构图见图1，内部结构见图2。

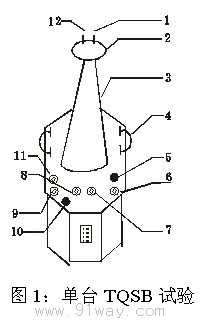

变压器外部结构示意图

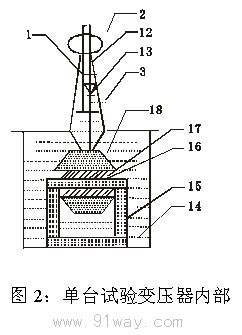

　　1—短路杆D 2—均压球 3—高压套管 4—变压器提手 5—油阀 6、7—次压输入a、x
　　8、9—测量端子E F 10—变压器外壳接地端 11—高压尾 12—高压输出A 13—高压硅堆 14—变压器油
　　15—铁芯 16—次低压绕组 17—测量绕组 18—二次高压绕组

　　在TQSB试验变压器中，a、x为低压输入端子，E、F为低度表测量端子，A、X为高压输出。

PCI电压调整控制箱　　PCI电压调整控制箱与试验变压器配套构成一套完整的交流耐压试验装置。功能齐全，操作简单，体积较小，经多种试验抗干扰能力强。

电　　源：交流电220V±10%，50Hz
输出电压：0-250V可调
电流选择：2.5A、5A、10A、20A
设　　有：零位保护、过流保护、时间保护
体　　积：370mm×315mm×250mm　
重　　量：13kg

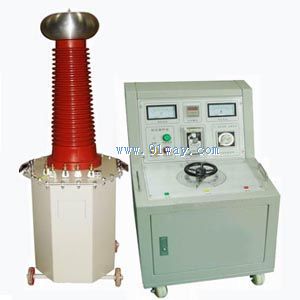

TQSB系列交直流高压试验变压器(示意图)
