TQSW无局部放电工频试验变压器产品详细说明：

TQSW无局部放电工频试验变压器

用途及性能

主要用于检验各种绝缘材料，绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

50-1200KV无局部放电工频试验变压器。

特点
1、成套设备配置性强，电压容量系列齐全，功能完善。
2、成功研制无局部放电环氧绝缘筒，局部放电量小。
3、阻抗电压低，优于国标规定。
4、采用自动控制技术，自动化程度高，抗干扰能力强。
5、采用快速电子保护装置，可靠性高。

TQSW无局部放电工频试验变压器性能指标

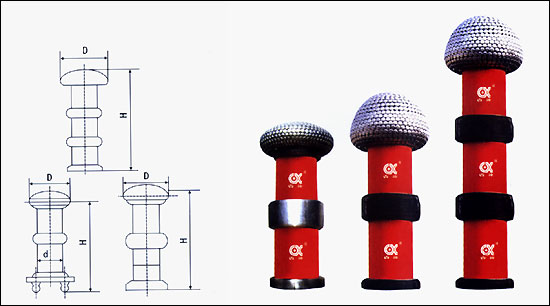

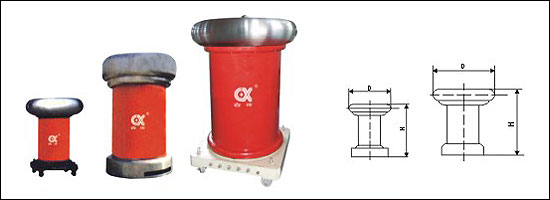

型号规格	额定容量（kVA）	高压电压（kV）	低压电压（kV）	D（mm）	D × H（mm）	重量（kg）
TQSW-5/2×50	5	100	0.38	φ270	φ415 × 1074	110
TQSW-10/2×80	10	160	0.38	φ327	φ470 × 1219	150
TQSW-20/2×100	20	200	0.38	φ600	φ900 × 2100	200
TQSW-100/2×100	100	200	0.38	φ830	φ1290 × 3500	2680
TQSW-45/2×200	45	400	0.38	φ830	φ1290 × 3255	1730
TQSW-150/2×125	150	250	0.38	φ1100	φ1600 × 3500	4770
TQSW-25/2×125	25	250	0.38	φ680	φ1200 × 2120	870
TQSW-45/2×150	45	300	0.38	φ830	φ1420 × 2500	2530
TQSW-150/2×150	150	300	0.38	φ1100	φ1600 × 4000	5000
TQSW-300/2×150	300	300	0.38	φ1100	φ1600 × 4000	7880
TQSW-100/2×200	100	400	0.38	φ1100	φ1500 × 3620	4280
TQSW-250/2×250	250	500	0.6、3、6	φ1600	φ2600 × 5580	15800
TQSW-500/2×250	500	500	0.6、3、6	φ1600	φ2600 × 5580	16400
TQSW-300/2×300	300	600	0.6、3、6	φ1600	φ2050 × 6205	16700
TQSW-600/2×300	600	600	3、6	φ2030	φ3300 × 8395	19000
TQSW-750/2×375	750	720	3、6	φ2360	φ3600 × 8395	38400
TQSW-200/2×500	200	1000	3、6、10	φ1600	φ3600 × 8350	12400
TQSW-1000/2×500	1000	1000	3、6、10	φ2450	φ4500 × 11800	48500
TQSW-2000/2×500	2000	1000	3、6、10	φ2450	φ4500 × 13500	42000
TQSW-2400/2×400	2400	800	3、6、10	φ2500	φ3500 × 11000	50000
TQSW-1200/3×400	1200	1200	3、6、10	φ2500	φ4500 × 14000	62000
TQSW-2400/3×400	2400	1200	3、6、10	φ2500	φ4500 × 15000	70000
