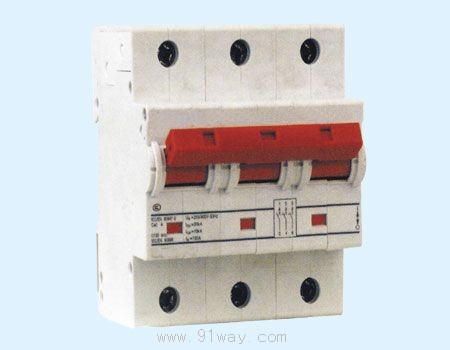

M-LH系列小型断路器产品详细说明：

M-LH系列小型断路器技术参数

电气参数
a.符合电气标准：IEC 947.2(EN60947.2) GB14048.2
b.额定电压Ue：230V/400V；50/60Hz
c.额定分断能力Icn：6kA
d.直流短路分断能力：最大60V/单极25kA
e.额定电流In：50,63,80,100,125A
f.脱扣特性：C,D特性曲线
g.最大可连上的熔断器：200A gL（＞20kA）
h.选择性级别：3
i.工作环境温度：-5至+40oC
j.外壳防护等级：IP40(安装后)
k.寿命：不少于8000次通断动作

机械参数
a.外露面长度：45mm
b.外壳高度：90mm
c.外壳宽度：27mm每极（单极）
d.安装方式：采用IEC标准导轨35mm
e.端子形式：提升式接线端子
F.端子接线能力：2.5-50mm2
主要特点
a.极高的分断能力和限流特性
b.具有触头状态指示器
c.具有专用附件系列

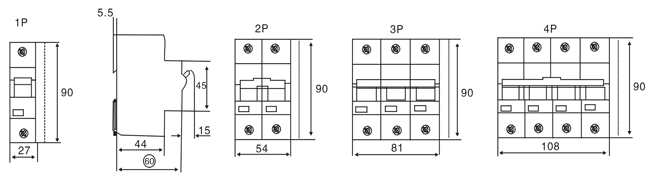

外形尺寸

工业、商业及民用等电气线路中的短路和过载保护。	额定 电流 In （A）	额定 分断 能力 （kA） Lcn	1.5个模数	3个模数
C特性曲线 瞬时特性5~10In 主要用于是商业及民用建筑领域的 配电保护	20	25	M-LH-100/20/1/C	M-LH-100/20/2/C
	25	25	M-LH-100/25/1/C	M-LH-100/25/2/C
	32	25	M-LH-100/32/1/C	M-LH-100/32/2/C
	40	25	M-LH-100/40/1/C	M-LH-100/40/2/C
	50	25	M-LH-100/50/1/C	M-LH-100/50/2/C
	63	25	M-LH-100/63/1/C	M-LH-100/63/2/C
	80	20	M-LH-100/80/1/C	M-LH-100/80/2/C
	100	20	M-LH-100/100/1/C	M-LH-100/100/2/C
	125	15	M-LH-100/125/1/C	M-LH-100/125/2/C
D特性曲线 瞬时特性10~15In 主要适用于工业动力配电领域	50	25	M-LH-100/50/1/D	M-LH-100/50/2/D
	63	25	M-LH-100/63/1/D	M-LH-100/63/2/D
	80	20	M-LH-100/80/1/D	M-LH-100/80/2/D
	100	15	M-LH-100/100/1/D	M-LH-100/100/2/D

负荷能力
适用于单极M-LH系列

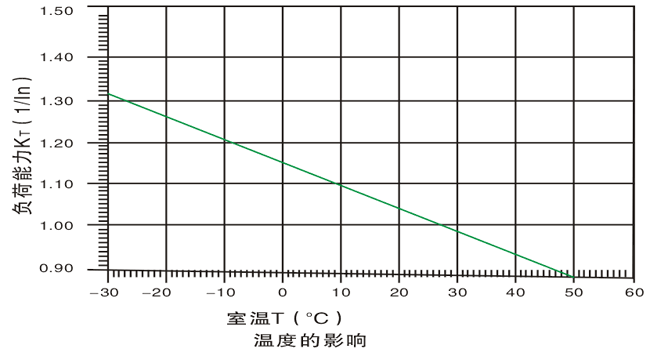

在环境温度T（oC）和n个开关的工作状态下允许的负荷：IDL=LnKT（T）KN（N）

用于工业、商业及民 用等电气线路中的短 路和过载保护。	额定 电流 In （A）	额定 分断 能力 （kA） Lcn	4.5个模数                           3极	6个模数                     4极
C特性曲线 瞬时特性5~10In 主要用于是商业及民 用建筑领域的配电保护	20	25	M-LH-100/20/3/C	M-LH-100/20/4/C
	25	25	M-LH-100/25/3/C	M-LH-100/25/4/C
	32	25	M-LH-100/32/3/C	M-LH-100/32/4/C
	40	25	M-LH-100/40/3/C	M-LH-100/40/4/C
	50	25	M-LH-100/50/3/C	M-LH-100/50/4/C
	63	25	M-LH-100/63/3/C	M-LH-100/63/4/C
	80	20	M-LH-100/80/3/C	M-LH-100/80/4/C
	100	20	M-LH-100/100/3/C	M-LH-100/100/4/C
	125	15	M-LH-100/125/3/C	M-LH-100/125/4/C
D特性曲线 瞬时特性10~15In 主要适用于工业动 力配电领域	50	25	M-LH-100/50/3/D	M-LH-100/50/4/D
	63	25	M-LH-100/63/3/D	M-LH-100/63/4/D
	80	20	M-LH-100/80/3/D	M-LH-100/80/4/D
	100	15	M-LH-100/100/3/D	M-LH-100/100/4/D

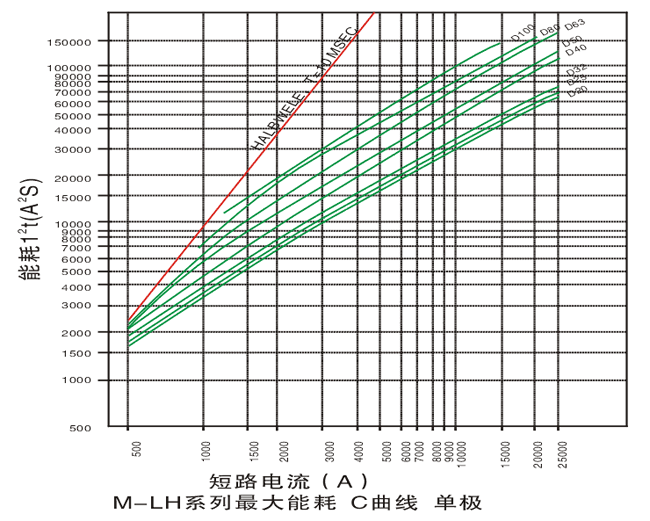

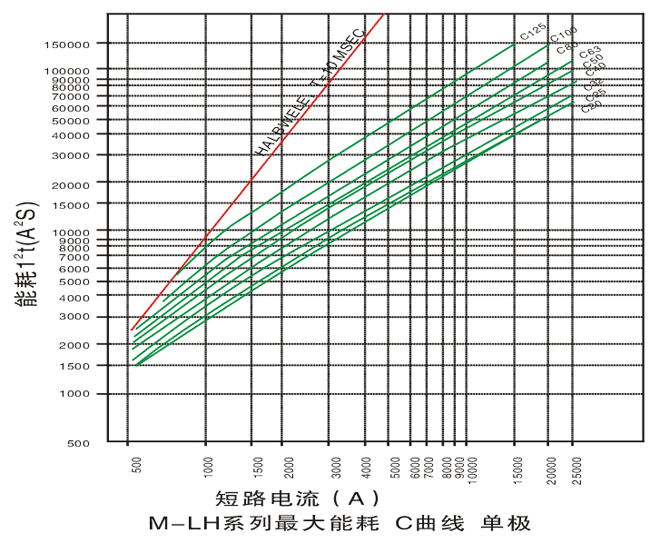

能耗
符合EN960898标准





M-LH（20-100）和熔断器D0或NH的短路性能
1.4 高选择性可过1.4kA: □无选择功能
熔断丝D01，D02，D03选择性

熔断丝NH-00的选择性

M-LH 的额定电流		熔断丝gL额定电流（A）
		25	35	50	63	80	100
C特性曲线	20	<0.5	1.0	2.0	2.9	3.9	7.6
	25		1.0	1.9	2.8	38	7.6
	32		1.0	1.8	2.7	3.6	7.0
	40			1.6	2.2	3.0	5.6
	50				2.1	2.8	5.2
	63					2.7	4.8
	80						4.3
	100
	125
D特性曲线	20	<0.5	0.9	1.7	2.5	3.4	6.7
	25		0.9	1.6	2.3	3.2	6.2
	32		0.9	1.5	2.3	3.0	6.0
	40			1.4	2.0	2.6	4.7
	50				1.8	2.3	4.3
	63					2.1	3.7
	80						3.1
	100

脱扣器特性符合IEC898（EN60898）标准；
B特性曲线：一般用于照明配电系统中；
C特性曲线：一般用于照明配电，插座回路或部分
动力配电系统中；
D特性曲线：一般用于动力或其它强感性负载回路

M-LH系列小型断路器特性曲线
