 产品名称： ZDW系列建筑机械用锥形转子制动电动机
型号规格： ZDW系列建筑机械用锥形转子制动电动机
  放大图片 放大图片
产品类别： 常规产品 -- 电机产品 -- 锥形转子电机
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
ZDW系列建筑机械用锥形转子制动电动机产品详细说明：
适用范围: z

ZDW系列建筑机械用锥形转子制动电动机适用于各种建筑机械或要求起动转　矩较大的驱动装置，同时适用于起动频繁、要求快速制动的场合，与丫系列电机安装尺寸互换，zdw系列锥形转子电动机电压为380Ｖ　，Ｂ级或Ｆ级绝缘ＦＣ＝２５％

主要技术参数：

型号\参数
功率
转速
额定电流
最大转矩zM额定转矩
起动转矩zM额定转矩
起动电流
效率
功率因素
制作力矩
转动惯量
重量
zdw132L-4
4.5
1380
11
2.7
2.7
60
0.78
0.80
62.7
0.16
70
zdw160M-4
7.5
1400
17
3.2
3.2
101
0.84
0.80
98
0.39
112
zdw200L-6
15
925
35
2.5
2.5
200
0.82
0.81
225
1.12
210

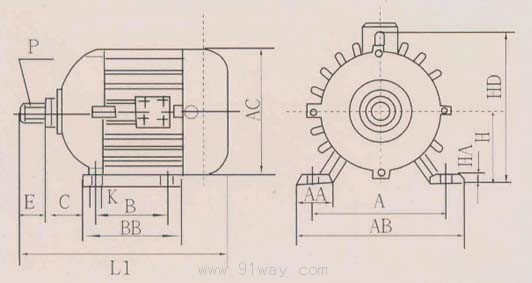

ZDW系列建筑机械用锥形转子制动电动机外形及安装尺寸(单位：MM)
型号 功率 A B C E H AA AB BB HA HD L1 K D
zdw132L-4 4.5 216 140 89±1.5 60 132 64 280 178 18 460 346 12 6D－28ｆ9х23ｈ15х6ｄ11
zdw160M-4 7.5 254 178 108±1.5 80 160 60 315 209 20 370 543 15 10D－35ｆ9cх28ｈ15х4ｄ11
zdw200L-6 15 318 241 133±1.5 110 200 80 395 335 26 440 695 15 10D－52ｆ9х23ｈ15х6ｄ11

zdw系列建筑机械用锥形转子制动电动机外形尺寸

ZDW系列建筑机械用锥形转子制动电动机
ZDW系列建筑机械用锥形转子制动电动机（示意图）
