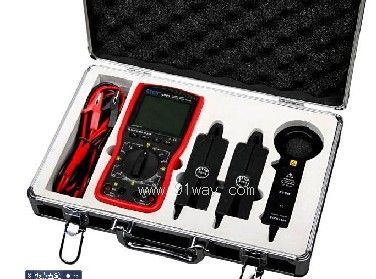

产品名称: ETCR4000系列数字相位伏安表
型号规格: ETCR4000系列数字相位伏安表
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 伏安表
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ETCR4000系列数字相位伏安表产品详细说明:
一. 简介
ETCR4000系列数字相位伏安表是专为现场测量相位、电压、电流、漏电流、相序等而精心设计制造的双通道、多功能、数字式、手持式测量仪器,采用最新CT技术及数字集成技术,确保常年测试的高精度、高稳定性、高可靠性。其广泛适用于电力、计量、通信、铁路、石油、化工、冶金、建筑、科研教学单位、工矿企业等领域。
ETCR4000系列数字相位伏安表可以现场测量任意两相电压之间(U-U)、任意两相电流之间(I-I)、及任意相电压与电流之间(U-I)的相位,还可判别感性、容性电路,三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。
ETCR4000系列数字相位伏安表采用最新CT技术,检测电流时无需断开被测线路,非接触测量,而检测U1-U2间相位时,两路输入完全绝缘隔离,其外壳采用工程绝缘材料,配备橡皮防振保护套,切实保障了操作的安全性,避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。
ETCR4000系列数字相位伏安表采用超大高反差蓝屏背光LCD(64 mm×54mm),显示一目了然!其电流钳尖嘴型设计,特适合于排线密集的场所。

二.技术规格

功    能
任意两相间相位测量;交流电流、漏电流测量;交流电压测量;判别感性、容性电路、三相电压的相序、变压器的接线组别等
电    源
DC9V  碱性干电池LR6×6 连续使用约300小时
显示模式
3-1/2 LCD显示
仪表尺寸
宽高厚:92mm×192mm×50mm
LCD尺寸
显示域:64mm×54mm ;字高:40mm
钳口尺寸
φ7.5mm (φ40mm选购)
测量范围
相位:0~360°;电流:0~200mA/2A/10A;电压:0~20V/200V/500V
分 辨 率
相位:1°;电流:0.1mA;电压:0.01V
测量精度
(50Hz,23℃±1℃,40-60%RH)
相位:±3°
电流:±1%±2dgt
电压:±1.2%±2dgt
线路电压
AC500V以下线路测试
采样速率
约3次/秒
信号频率
正弦波45Hz~55Hz β=0.05
数据保持
数据保持功能:“DH”符号显示
背光功能
蓝屏背光,适合昏暗场所读书
自动关机
开机约15分钟后,仪表自动关机,以降低电池消耗
电池电压
当电池电压较低时,电池电压低符号显示,提醒更换电池
仪表质量
主机约590g(含电池),尖嘴电流钳约175g×2,圆口大电流钳约120g
工作温湿度
-10℃~40℃;85%rh以下
存放温湿度
-20℃~60℃;70%rh以下
输入阻抗
交流电压输入阻抗:2MΩ;测U1-U2相位时电压输入回路阻抗:40KΩ
绝缘电阻
仪表线路与外壳之间、两电压输入端之间:≥10MΩ
耐    压
电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及副边绕组线圈之间能承受 1000V/50Hz、两电压输入端之间能承受 500V/50Hz 的正弦波交流电压历时 1min 的试验

ETCR4000系列数字相位伏安表
