MP-500无刷三相交流发电机产品详细说明：

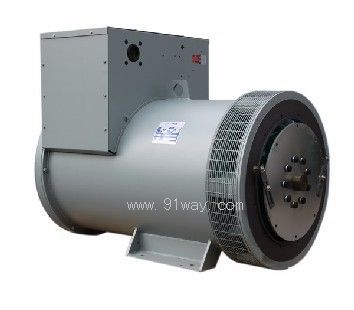

MP-500无刷三相交流发电机

MP系列500机座无刷三相交流同步发电机是在美国马拉松电气公司（Marathon Electric U.S.A）提供的MAGNAPLUS图纸基础上，新开发改进设计的新型无刷发电机。
MP系列500机座发电机与柴油机配套组成固定或移动电源，适用于各种场合，也可用作应急发电电源。MP系列发电机设计独特，结构先进，性能优良，运行可靠，使用方便，适合各种应用需要和气候条件，代表目前国际先进水平。

卓越的电器性能
1． 稳态调压率≤1%
2． 顺态调压率＋20%－15%Un（60%In.cosφ≤0.4滞后）
3． 电压调节范围＞±10%Un
4． 线压波形正弦性畸变率＜5%
5． 热偏差为零（极微）

独特的结构设计
1． 发电机为全防护结构，内部通风散热结构独特，铝合金风扇，通风率高，温升低。
2． 无刷励磁方式，配有固态电压调压器，调压器具有低速保护，电磁干扰抑制，过励关断等功能，且带有稳定性调节和电压幅度调节。
3． 整体凸极转子结构，阻尼绕组与转子铁心连成为一体，磁场绕组采用热固性环氧填充，有较高的机械和电气强度。
4． 旋转整流器位于励磁机转子外侧，便于维修。
5． 出线箱宽敞，内部可加装各种器件。出线箱位于机座后面上方，美观紧凑。
6． 绝缘等级为H级。
7． 按客户要求可提供用于并联运行的模块及附加装置。
8． 发电机分单轴承和双轴承两中结构。
单轴承带有国际标准的SAE接口和联轴器片，能与各类进口油机配套。
双轴承适应国内各种柴油机的配套，按客户要求配置各种尺寸的凸缘止口。
9． 根据客户需要可以加装PMG及使用DVR2000E数字式调压器。
10．根据客户需要可以加装防冷凝加热管和热保护元件。

MP-500无刷三相交流发电机使用条件
空气温度不超过：40℃
海拔高度不超过：1000米
如使用条件不符合上述环境，必须按规定修正功率输出定额。
电压、频率、转速、功率因数及工作方式
额定电压：400伏（480伏60赫兹时）
额定频率：50赫兹或60赫兹
额定转速：1500转/分或1800转/分
功率因数：0.8滞后
工作方式：连续（S1）
根据客户需要，可制成不同输出电压，或其它特殊要求的产品。

并联运行
MP发电机都可连续并联运行，为保证发电机运行稳定，转子上都装有全阻尼绕组。
发电机并联运行时，有功负载的分配由柴油机调速器调节实现，无功负载的分配由发电机调压器实现。
配有SE350的发电机并联运行时，需配用APM2000并联模块和5VA的电流互感器，采用电压下垂或横流补偿来保证并联发电机之间无功负载分配的均衡。
配有PMG和DVR2000E调压器的发电机，由于DVR调压器中包含了并联运行功能，只需提供5VA电流互感器的信号给调压器即可。

抗电磁干扰
装有SE350调压器的发电机符合普通级，配DVR2000E数字式调压器的发电机符合MiL-461c

轴承
MP发电机使用的轴承是双面防尘滚动球轴承，一次性润滑，特殊的高性能润滑脂，正常使用情况下，B10≥20000小时。
安装及外型尺寸

Frame	Type	C	B	2F	Weight(KG)
501	MP-350-4	1090	381	279	1013
	MP-400-4				1117
502	MP-480-4	1180			1230
	MP-500-4				1280

单轴承安装尺寸参照SAE标准配套表格。

频率对应各额定功率

型号 Base Model	50Hz  1500rpm  400V		60Hz  1800rpm  480V
	NEMA H Cont.   125℃R/R	NEMA H Stby. 150℃R/R	NEMA H Cont.   125℃R/R	NEMA H Stby.  150℃R/R
MP-350-4	350	370	420	450
MP-400-4	400	410	480	500
MP-480-4	480	490	570	590
MP-500-4	500	510	600	620
