产品名称: YDXZ系列变极式多速三相异步电动机
型号规格: YDXZ系列变极式多速三相异步电动机
  放大图片 放大图片
产品类别: 常规产品 -- 电机产品 -- 多极变速电机
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 浙江
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
YDXZ系列变极式多速三相异步电动机产品详细说明:
YDXZ系列变极式多速(二速/三速/四速)三相异步电动机,是90年研制开发成功的新一代制糖、化工等行业离心机专用电机,可配于机械卸料或重力卸料离心机主机。

该电机具有体积小、重量轻、结构新颖合理、升速力矩大、温升低、能耗省、维护方便等特点。
该电机能适应制糖、炼糖和化工产口等不同工艺的要求,并能较好地与离心机匹配,最大的工作周期每小时可达30次(1250型电机配500kg装料的主机)和20次(1320型电机配1000kg),处理量大。降速时采用多极再生制动,电机运行在发电机状态,向电网反馈送电,减少能耗,与同类型绕线电机相比,可省电1/3。采用低速机械制动,刹车片磨损小,可大大节省时间和原材料,提高制品质量,减少环境污染。配上适当的电控设备及气动元件,整机可实行自动或半自动操作,减轻劳动强度,提高产量,使设备的技术水平进一步提高,并可获得显著的经济效益。

YDXZ1250-12/6双速电机配套相应的专用离心机,主要用于某些无腐蚀性的化工产品的分离工艺。
YDXZ1250-28/12/6三速电机和YDXZ1320-24/12/6/4四速电机主要用于制糖生产,配套于相应的制糖离心机主机,它适应制糖分离工艺要求,采用重力卸料。

YDXZJ1320-24/12/6/4四速电机,主要用于葡萄糖生产,配套于XJZ1320-N型等葡萄糖自动离心机的主机,它适应葡萄糖自动离心机和葡萄糖分离工艺要求,采用低速自动机械卸料,性能达到进口电机要求,能替代进口电机用于设备维修和作备品之用。

结构简述
1.YDXZ1250-12/6型变极双速三相异步电动机,是鼠笼式12/6极双速交流电动机。它有一个定子和一套绕组,采用变极接线取得二种不同速度。转子槽内嵌有铜条,电机的防护等极为IP23S,冷却方式为强迫通风式,在电机顶部装有单独供电的2只1.1kW二极鼓风机,作为冷却风源。
2.YDXZ1250-28/12/6型变极三速三相异步电动机,是鼠笼式28/12/6极三速交流电动机,定子为互相独立的上下二个部分同轴组成,转子槽内嵌有铜条。电机的防护等极为IP23S,冷却方式为强迫通风式,在电机顶部装有单独供电的2只1.1kW二极鼓风机,作为冷却风源。在主电动机上部轴上还装有一套三相交流测速发电机,利用转速信号用来自动控制主电动机三种速度的起动时间,也可作转速的指示用。接线盒也分为上下二个,与定子绕组对应。
3.YDXZ1320-24/12/6/4型变极四速三相异步电动机和YDXZJ1320-24/12/6/4型变极四速三相异步电动机,是鼠笼式24/12/6/4极四速交流电动机,它有一个定子和二套绕组,面层为24/12极绕组,底层为6/4极绕组,转子槽内嵌有铜条。电机的防护等极为IP23S,冷却方式为强迫通风式,在电机上端装有单独供电的2只3kW二极鼓风机。在主电动机上部轴上还装有一套三相交流测速发电机,利用转速信号,根据制糖生产工艺用来自动控制主电动机四种速度的起动、升速及制动时间。在二套绕组中间,还埋置了三只开关型温度保护器,通过引线与控制线路连接,可有效防止因绕组突然过热而引起的事故。

技术参数
Technic Parameter
电机型号 Type
YDXZ 1250-12/6
YDXZ 1250-28/12/6
YDXZ1320-24/12/6/4
YDXZJ1320-24/12/6/4
电 压、频 率
380V、50Hz
380V、50Hz
380V、50Hz
380V、50Hz
极 数
12/6
28/12/6
24/12/6/4
24/12/6/4
最高转速(r/min)
980
980
1200(可用于980)
1200
接 法
△/2Y
△/△/2Y
△/2Y/3Y/4Y
△/2Y/3Y/4Y
工作周期 (次/小时)
<30
<30
<20
<10
加速时最大电流(A)
<250
<250
<650
<650
最低速(空载和负载)运转时间(分)
<15
<15
<15
<15
绝 缘 等 极
F
F
F
F
冷 却 方 式
强迫通风
强迫通风
强迫通风
强迫通风
风 机 电 机 功 率
2—1.1kW/2P
2—1.1kW/2P
2—3kW/2P
2—3kW/2P
风压 (Pa)
2—950
2—950
2—1700
2—1700
风量 (m3/h)
2—1600
2—1600
2—3000
2—3000
环境温度 (℃)
<50
<50
<50
<50
海拔高度 (m)
<1000
<1000
<1000
<1000
使 用 环 境
要求在室内无滴水、滴油、无粉尘、无破坏绝缘的腐蚀性气体和蒸气及无爆炸性气体和粉尘中使用。保持室内空气流通。
配套主机型号
(供参考)
XZ1250(或XZ1200)
XZ1250(或XZ1200)
XZ1320
(或XZ1300)
XJZ320—N
(葡萄糖离心机)
离心机装料量(㎏)
500
500
1000
1000

YDXZ系列变极式多速三相异步电动机外形图

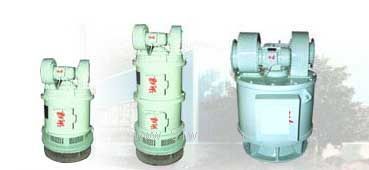

YDXZ系列变极式多速三相异步电动机
