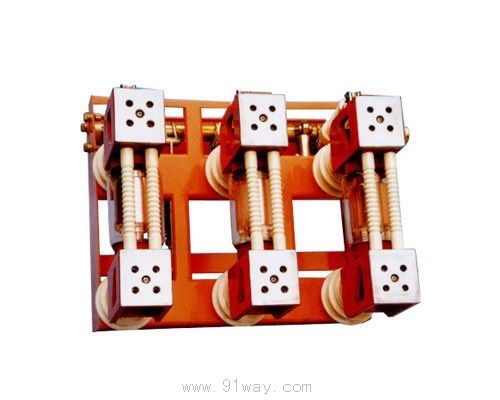

产品名称: ZN28系列高压真空断路器
型号规格: ZN28系列高压真空断路器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户内真空断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图) 资料下载 下载产品电子样本(pdf格式)
ZN28系列高压真空断路器产品详细说明:
ZN28-12系列真空断路器为额定电压 12kV,三相交流50Hz的高压户内开关设备,是我厂从西安高压电器研究所引进技术制造的产品。

ZN28系列高压真空断路器符合GB1984-89标准,是目前国内生产的ZN3、ZN4与ZN5B的替代产品。

ZN28-12系列真空断路器为小型化结构,具有体积小,开断能力大,寿命长,无爆炸危险,维修简单,成本低等特点,适用于工矿企业,发电厂及变电所的保护和控制,尤其适用于频繁操作的场所,如投切电容器组,控制电炉变压器和高压电机等。该产品总体结构分为开关本体与操动机构一体安装和开关本体与操动机构分离安装两种形式。一体式结构即为ZN28-12基本型,适用于各种中置固定式开关柜,如OGXZ-12等。分体式结构分为两种:ZN28A—12型,适用于各种固定式开关柜,如GG-1A、XGNZ—12等ZN28C-12型;适用于各种落地型手车式开关柜,如JYNZ—12,KYNI—12等。
该产品可配用CD17、CD10型直流电磁操动机构和CT8、CTI7、CT19型弹簧贮能式操动机构。

型号及其含义

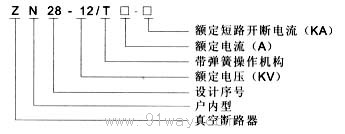

ZN28系列高压真空断路器型号说明

概述
ZN28系列高压真空断路器介绍
技术参数

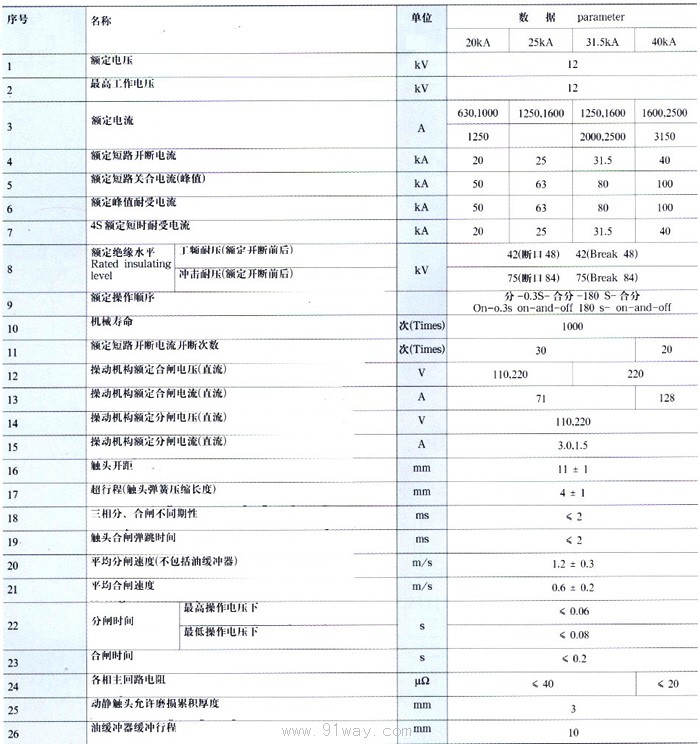

ZN28系列高压真空断路器技术参数表

外形图

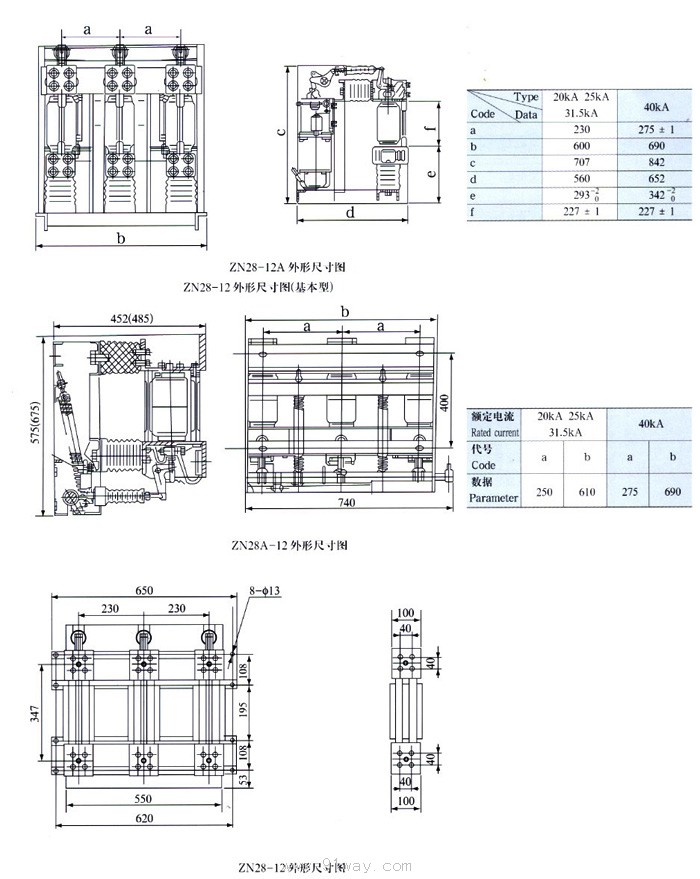

ZN28系列高压真空断路器外形及安装尺寸图

断路器主要技术参数

序号
名称
单位
数据
ZN28.12/1250.20 1250 ZN28-12/1600.31.5
2000
2000
ZN28-12/2500-40
3150
1
额定电压
KV 12
2
最高电压
KV 12
3
额定电流
A 1250 1250 1600 2000 2000 2500 3150
4
额定短路开断电流
KA 20 31.5 40

ZN28-12系列断路器外形尺寸(mm)

5
额定短路关合电流(峰值)
KA
50
80I100
6
额定动稳定电流(峰值)
KA
50
80I100
7
额定稳定电流(有效值)
KA
20
31.5 40
8
额定热稳定时间
S
4
9
额定短路开断电流开断次数
30(50)
30
10
全开断时间
ms
≤100
11
额定操作顺序
分-0.3s合分-180s合分
分-180s合分-180s合分
12
一分钟工频耐压(有效值)
KV
42
13
雷电冲击耐压
KV
75
14
机械寿命
10000
15
额定单个电容器组开断电流
A
630
16
额定背对背电容器组开断电流
A
400

ZN28系列高压真空断路器

ZN28-12/1250--20 731 678 572 618 23 275 263 600 230
1250 ZN28-1 -2/1600-31.5 2000 790 730 527 618 23 31 6 227 640 250
ZN28-12/2000-40 790 730 577 623 23 316 227 640 250
ZN28-12/3150-40 842 792 606 652 12 342 227 690 2


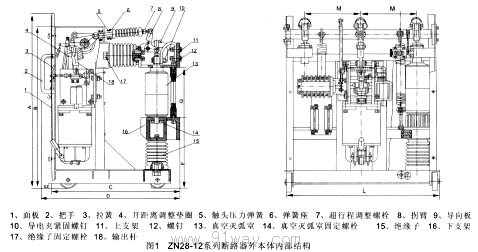

ZN28系列高压真空断路器外形示意图
