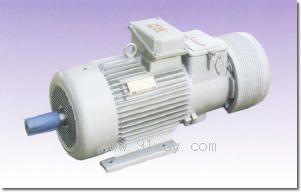

YZRW系列冶金及起重用涡流制动绕线转子三相异步电动机产品详细说明：

YZRW系列冶金及起重用涡流制动绕线转子三相异步电动机（以下简称涡流制动电动机）是由YZR系列电动机和装于其副轴伸的涡流制动器组成，它把驱动和调速两种功能集于一体，其特点是：具有稳定的低速调速特性和无失控区，运行可靠等优点。

二、涡流制动电动机在下列环境条件下能正常运行。
1.冷却介质温度不超过60℃（H级绝缘的电动机）或40℃（F级绝缘的电动机）。
2.海拔不超过1000m。
3.经常的、显著的机械振动和冲击。
涡流制动电动机的额定频率为50Hz,额定电压为380V。涡流制动器励磁电压为80±15V的直流电压。

三、工作制
YZRW系列冶金及起重用涡流制动绕线转子三相异步电动机的基准工作制为S3，电动机基准负载持续率为40%，涡流制动器的基准负载持续率为15%，每一个工作周期均为10分钟。

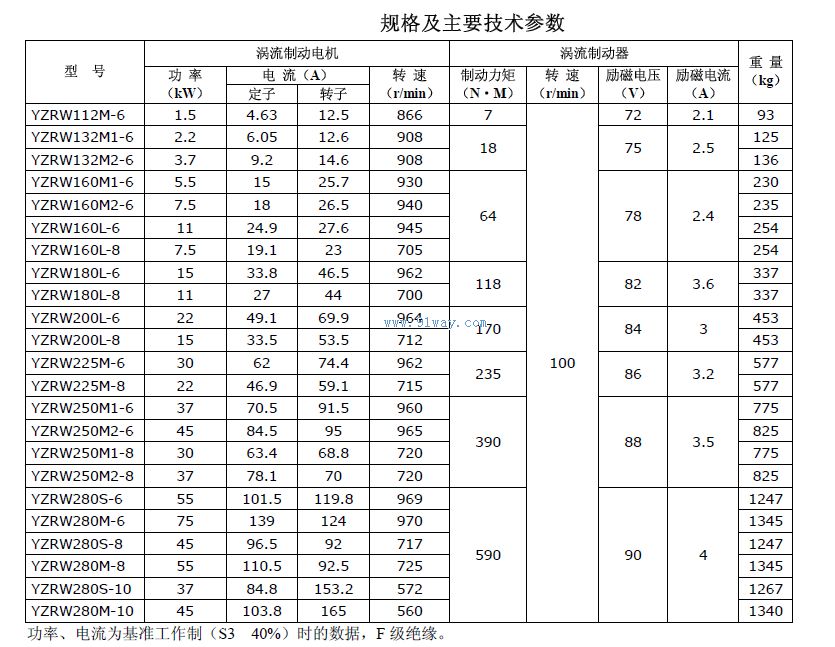

涡流制动电动机在基准工作制时的额定功率，转动惯量（Jm）、转子开路电压及其涡流制动器的额定制动力矩和限定制动力矩，转动惯量（Jm），励磁电压、励磁电流与机座号的对应关系见表-3。

表1 IM1001及IM1003机座带底脚、端盖无凸缘的涡流制动电动机：

	机座号		112M	132M 1	132M 2	160M 1	160M 2	160L	180L	200L	225M	250M 1	250M 2	280S	280M
涡 流 制 动 电 动 机	1000 r/min	功率KW	1.5	2.2	3.7	5.5	7.5	11	15	22	30	37	45	55	75
		Jm1Kg.m 2	0.03	0.06	0.07	0.12	0.15	0.2	0.39	0.67	0.84	1.52	1.78	2.35	2.86
		转子开路电压V	100	132	185	138	185	250	218	200	250	250	290	280	370
	750 r/min	功率KW	－	－	－	－	－	7.5	11	15	22	30	37	45	55
		Jm1Kg.m 2	－	－	－	－	－	0.20	0.39	0.67	0.82	1.52	1.79	2.35	2.86
		转子开路电压V	－	－	－	－	－	205	172	178	232	272	335	305	360
	600 r/min	功率KW	－	－	－	－	－	－	－	－	－	－	－	37	45
		Jm1Kg.m 2	－	－	－	－	－	－	－	－	－	－	－	3.58	3.98
		转子开路电压V	－	－	－	－	－	－	－	－	－	－	－	150	172
涡 流 制 动 电 动 机	涡 流 制 动 器	额定制动力矩N·m	7	18		64			118	170	235	390		590
		额定转速r/min	100	100		100			100	100	100	100		100
		限定制动力矩N·m	26	64		196			245	390	540	785		1180
		Jm2kg·m 2	0.13	0.3		0.6			1.3	1.9	2.9	5.3		8.8
