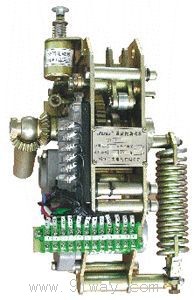

CT21系列弹簧操动机构(负荷开关用)产品详细说明：

概述
CT21型(负荷开关用)弹簧操动机构可供操作ZNF□-10/630户外高压真空负荷开关，3～63KV交流高压负荷开关以及合闸功与之相当的其它负荷开关之用。其性能符合GB3804CT23系我厂最新设计的改进型电动机构，采用永磁直流电机、链轮传动储能，动作平稳，可靠性高，机械性能好，使用寿命长；手动储能手柄设置在机构本体内，避免了原来该部件的渗漏水环节，并且由于拉环设置在机构下部，使机构外型更为美观，适合用于新、老户外10KV柱上真空断路器之用。手动按钮操作三种；合闸操作有合闸电磁铁及手动按钮操作两种。方式。机械奉命为10000次。

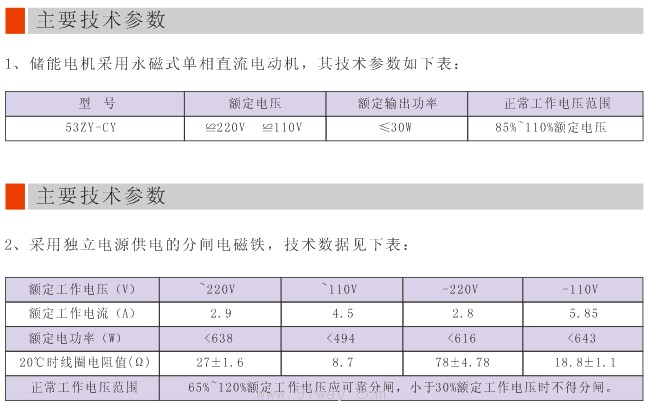

CT21系列弹簧操动机构(负荷开关用)主要技术参数
1、储能电机采用永磁式单相直流电动机，其技术参数如表：

型号	额定电压	额定输出动率	正常工作电压
53ZY-CY	-220	≤30W	85%～110%额定电压

2、采用独立电源供电的分闸电磁线，技术数据见下表

额定工作电压（V）	～220V	～110V	-220V	-110V
额定工作电流（A）	2.9	4.5	2.8	5.85
额定电工率(W)	<638	<494	<616	<643
20C时线圈电阻值(Ω)	27±1.6	8.7	78±4.78	1.8±1.1
正常工作电压范围	65%～120%额定工作电压应可靠分闸, 小于30%额定电压时不得分闸

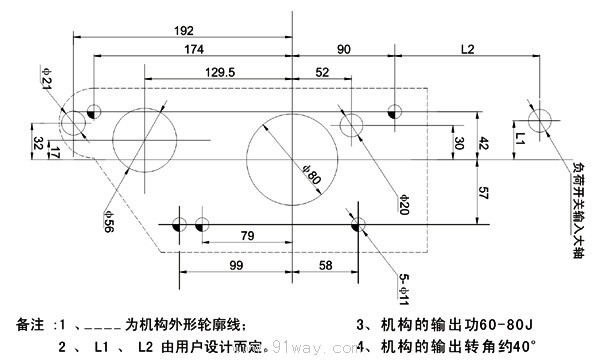

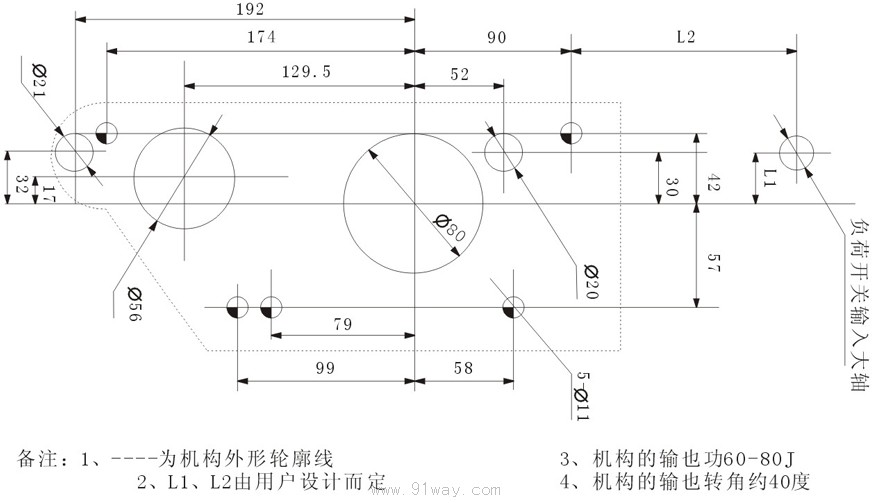

安装位置示意图

注：用户如有特殊要求，可与我厂协商后确定。

CT21系列弹簧操动机构(负荷开关用)
