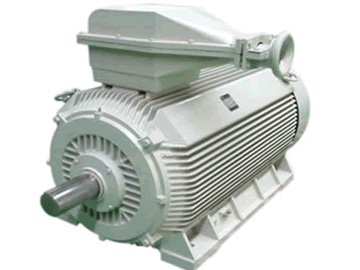

产品名称: YJK系列紧凑型高压三相异步电动机(H355-630mm)
型号规格: YJK系列紧凑型高压三相异步电动机(H355-630mm)
  放大图片 放大图片
产品类别: 常规产品 -- 电机产品 -- 高压电机
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
YJK系列紧凑型高压三相异步电动机(H355-630mm)产品详细说明:

YJK系列紧凑型高压三相异步电动机( H355-630mm)是结合大量引进国外先进技术及我们的设计制造经验而建立的优化系列。
JYK系列紧凑型三相异步电动机具有体积小、重量轻、结构紧凑、振动及噪音低,可靠性高。安装维护方便等优点;是新一代、高性能的三相异步电动机。
本系列电动机的外壳防护等级根据GB4942.1和IEC34-5《电机外壳防护分级》,标准等级为IP54,根据用户需要也可制成其他防护等级。
本系列电动机的冷却方法根据GB1993和IEC34-6《电机冷却方法》的标准,为IC411.如果用户要求其他冷却方法可另行协商。

本系列电动机基本安装方式为卧式带底脚(IMB3)结构,符合GB997和IEC34-7《电机结构及安装型式代号》的规定,立式安装方式(IMV1)也可提供。

结构特点:
YJK系列紧凑型高压三相异步电动机(H355-630mm)采用全封闭、紧凑型结构,防护等级达到IP54,内外有二个独立的风路结构,内外风扇均采用低噪音风扇技术,能有效降低电机噪音。
机座和端盖采用高强度铸铁材料,强度大,刚性好。机座和端盖表面带正交分布散热筋,具有很好的散热能力。机座内壁靠定子线圈端部和端盖内壁也有散热筋,以进一步增强散热能力,提高机座和端盖刚度。
定子铁心和线圈直线部分热损耗通过定子铁心传导到机座,而转子热损耗和定子端部的热损耗则通过内风路传到机座,装于非传动端的外风扇将冷却风吹拂机座筋壁外表面,从而带走电机的热损耗,保证电机线圈和轴承处于正常的工作温度。
定子采用外压装结构。定子绕组采用F级绝缘材料,端部有可靠的固定及绑扎,制造过程中经过多次匝间脉冲电压试验及对地耐压试验,并采用真空压力浸渍无溶剂漆工艺(VPI)处理。因此,电动机的绝缘性能优良可靠,机械强度好,防潮能力强。
鼠笼型转子的基本结构为铸铝结构,根据不同的使用要求,也可设计成铜排结构,可靠性高,拖动负载转动惯量大。
所有标准设计的4-10极电机及H355-H450的2极电机均采用滚动轴承结构,根据电机中心高及转速选用油脂或稀油润滑方式,不需要强迫供油系统。H500-H630的2P电机或用户指定采用滑动轴承的电机采用滑动轴承结构,根据负载情况采用油环自润滑或强迫供油方式润滑。

主出线盒为IP54防护等级,按用户需要可装于电机右侧(面对电机轴伸端看),也可装于电机左侧。根据订货要求确定。

YJK系列紧凑型高压三相异步电动机(H355-630mm)外形图

YJK系列紧凑型高压三相异步电动机(H355-630mm)
