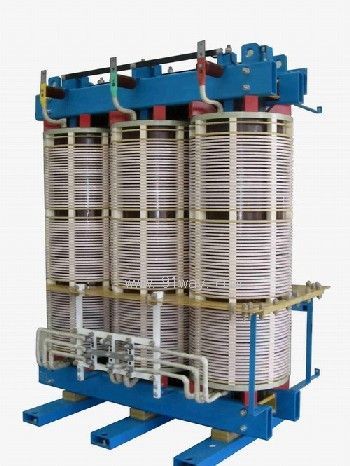

ZTSGN,ZTSFGN变频器配套用多绕组干式整流变压器产品详细说明：

执行标准
1.1IEC61378-1《变流变压器》
1.2JB/T8636-1997《电力变流变压器》
1.3GB6450-86《干式电力变压器》

2使用条件
2.1海拔高度：《1000m
2.2环境温度：+30℃ -30℃
2.3 空气相对温度：≤90%（+25℃）
2.4装置种类户内性
2.5安装场所：无腐蚀性气体，无明显污垢等地区
2.6电源电压：近似于正弦波
2.7用于冶金工业、化学工业、工业驱动、电力、石油、市政供电、污水处理、轻纺、造纸、煤炭、水泥等。
3.结构特点
3.1采用45全斜接缝的叠片结构，降低了空载损耗和噪音，
3.2线圈内部采用特殊工艺、结构，降低了负载损耗，具有体积小、机械强度高及抗短路冲击能力强等特点。
3.4三绕组变压器，两组短路阻抗偏差小，输出电压偏小，保证了变频器受压平衡。
3.5多绕组变压器一个周期内脉波数多，减少了谐波对电网的污染。

变频器配套用三绕组干式整流变压器（10kV）

型号	额定容量 (kVA)	外型尺寸(mm)	总重量(kg)	型号	额定容量 (kVA)	外型尺寸(mm)	总重量(kg)
ZTSGN-400/10	400	1800×1100×1800	2225	ZTSFGN-1700/10	1700	2200×1300×2550	4920
ZTSGN-500/10	500	1850×1100×1900	2490	ZTSFGN-1800/10	1800	2250×1300×2550	5095
ZTSGN-630/10	630	1900×1200×1900	2770	ZTSFGN-2000/10	2000	2300×1300×2600	5460
ZTSGN-700/10	700	1900×1200×2200	2840	ZTSFGN-2100/10	2100	2300×1350×2600	5680
ZTSGN-800/10	800	1950×1200×2200	3010	ZTSFGN-2200/10	2200	2300×1350×2600	5860
ZTSGN-900/10	900	2000×1200×2300	3230	ZTSFGN-2300/10	2300	2350×1350×2700	6030
ZTSFGN-1000/10	1000	2050×1250×2400	3470	ZTSFGN-2400/10	2400	2350×1400×2700	6240
ZTSFGN-1100/10	1100	2100×1250×2400	3685	ZTSFGN-2500/10	2500	2350×1400×2700	6410
ZTSFGN-1250/10	1250	2100×1300×2400	4110	ZTSFGN-2700/10	2700	2350×1400×2700	6680
ZTSFGN-1300/10	1300	2150×1300×2400	4250	ZTSFGN-2800/10	2800	2350×1400×2800	6840
ZTSFGN-1400/10	1400	2150×1300×2500	4450	ZTSFGN-3000/10	3000	2400×1400×2800	7160
ZTSFGN-1500/10	1500	2150×1300×2500	4500	ZTSFGN-3150/10	3150	2400×1400×2800	7380
ZTSFGN-1600/10	1600	2200×1300×2500	4695

注:以上数据仅供参考

变频器配套用多绕组干式整流变压器（10kV）

型号	额定容量 (kVA)	外型尺寸(mm)	总重量(kg)	型号	额定容量 (kVA)	外型尺寸(mm)	总重量(kg)
ZTSGN-400/10	400	1750×900×1800	2010	ZTSFGN-1600/10	1600	1830×1000×1970	4300
ZTSGN-450/10	450	1780×900×1600	2150	ZTSFGN-1800/10	1800	1920×1040×1950	4590
ZTSGN-500/10	500	1800×900×1680	2300	ZTSFGN-2000/10	2000	1940×1040×1970	4945
ZTSFGN-560/10	560	1800×960×1720	2490	ZTSFGN-2300/10	2300	1990×1080×2000	5450
ZTSFGN-700/10	700	1820×960×1750	2745	ZTSFGN-2500/10	2500	2010×1080×2030	5780
ZTSFGN-800/10	800	1820×960×1800	2870	ZTSFGN-2700/10	2700	2050×1080×2060	6095
ZTSFGN-1000/10	1000	1830×1000×1940	3350	ZTSFGN-3000/10	3000	2180×1120×2050	6570
ZTSFGN-1250/10	1250	1850×1000×1970	3920	ZTSFGN-31500/10	3150	2180×1120×2050	6840
ZTSFGN-1400/10	1400	1800×1000×1950	3920
