产品名称：

T2S系列小型三相同步发电机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 同步发电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

T2S系列小型三相同步发电机产品详细说明：

T2S系列小型三相同步发电机是适用于内燃机拖动的小型发电设备，可供城镇、农村、厂矿、企业、学校、医院等单位做动力或照明使用，也是农业排灌和移动作业单位的方便电源。发电机采用可控硅分流的谐波励磁系统，有较高的稳压精度。较小发电机在不采用可控硅分流励磁系统时仍有一定自励恒压能力，性能稳定，使用方便。发电机采用凸极旋转磁场式结构。定子上除嵌有电枢绕组外还嵌有三次谐波绕组。当内燃机带动转子旋转时，定子上的三次谐波绕组相对与转子磁场的相对运动将使谐波绕组上产生交流电势，这一交流电势经整流后供给励磁绕组，使磁场不断加强。定子上的电枢绕组在不断加强的磁场作用下将产生交流电势，并不断升高，直至达到额定电压开始稳定运行。

T2S系列小型发电动的防护等级为IP21；B级绝缘；冷却方法为IC411；以连续工作制S1为基准的连续定额；额定电压400V；额定功率因数0.8（滞后）；额定转速1500r/min；电机接法为有中性点的星形接法；结构安装型式为IMB3和IMB35两种。电机可根据用户要求制成湿热带型，湿热带型发电机除符合小型发电机的标准外，还符合温热带中小型电机技术要求的规定。
在下列海拔和环境空气温度条件下，发电机应能额定运行:
1．海拔不超过1000m
2．环境温度随季节变化，但不高于40 ℃ 、低于-15 ℃ ，按需可为-25 ℃ 或 - 40 ℃。

一、发电机的机座号和功率对应关系如下表

电机机座号

功率（ KW ）

机座号

功率（ KW ）

机座号

功率（ KW ）

160S1

160S2

160M

180S1

180S2

7.5(8)

180M

200S

200M

225S

225M

16(15)

20(15)

225L

250M

250L

二、发电机的主要技术参数如下表

性能参数	技术指标	性能参数	技术指标
稳态电压调整率	± 1～5%	瞬态电压调整率	85～12%UN
空载电压整定范围	95～105%UN	电压恢复时间	1S
不对称负载线电压偏差	5%	空载线电压波形畸变率	10%

机座号	安装尺寸																外形尺寸
	A	A/2	B	C	D	E	F	G	H	K	M	N	P	N-S	T	R	AB	AC	AD	HD	L
160S	254	127	178	108	38	80	10	33	160	15	272	258	295	4-M10	5	0	314	295	210	351	528
160M																					558
180S	279	139.5	203	121	42	110	12	37	180		290	260	348	6-M8			349	350	244	422	580
180M			241																		620
200S	318	159	228	133	48		14	42.5	200	19	300	250	348	4-M16			378	376	275	460	655
200M			267																		695
225S	356	178	286	149	60	140	18	53	225		384	360	432	6-M12			426	432	300	520	760
225M			311																		790
225L			356																		840
250M	406	203	349	168	70		20	62.5	250	24	600	550	660	8-M20	6		460	650	530	750	920
250L			406																		950

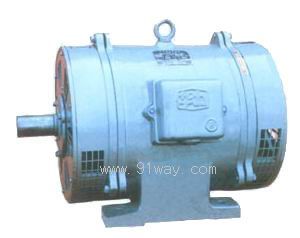

T2S系列小型三相同步发电机

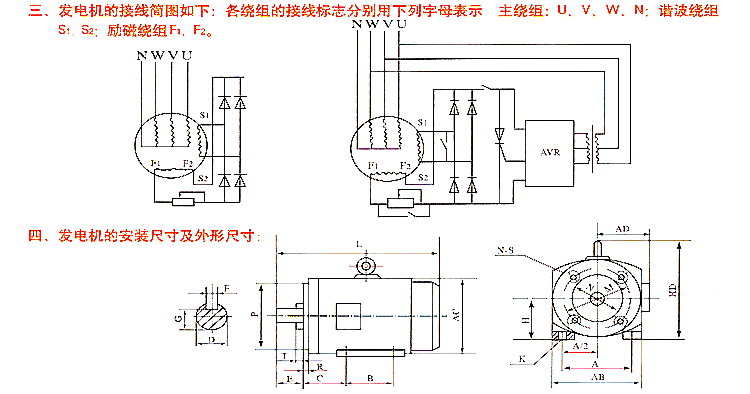

T2S系列小型三相同步发电机（示意图）
