一、概述
JL-8系列无需辅助电源静态电流继电器(以下简称继电器)是静态电流继电器的升级产品，在静态电流继电器(需要增设辅助电源)的基础上及不影响其质量前提下，对其进行改进和优化，解决了原来需要辅助电源接线的麻烦。用本继电器替换老型DL系列电磁式电流继电器相当方便，其尺寸及端子接线与DL型完全相同，不需要另外加线或改变其端子接线，能直接替换。是目前比较理想的更新换代产品。

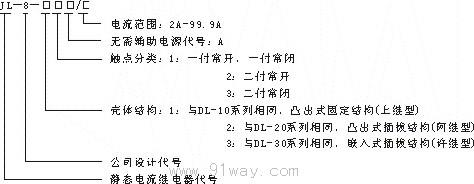

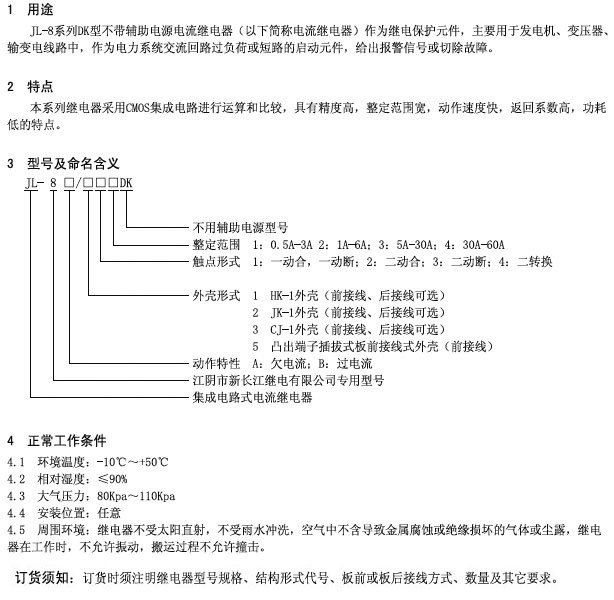

二、JL-8/DK系列无需辅助电源静态电流继电器型号及规格

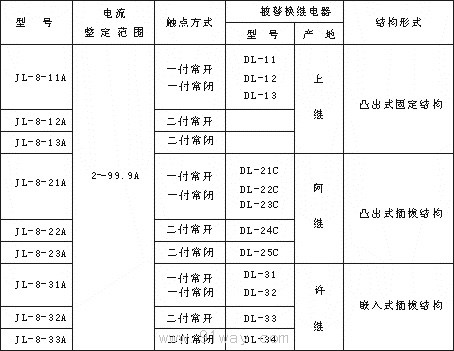

三、继电器性能和替换型号对照表

四、技术参数
1、电流整定范围：2A～99.9A，级差为0.1A。
2、功率消耗：交流回路功率小于1VA(交流额定值时)。
3、动作时间：1.1倍整定值的动作时间不大于40ms；2倍整定值的动作时间不大于35ms。
4、返回系数：不小于0.85。
5、返回时间：不大于27ms。
6、触点容量：继电器触点可长期接通5A，分断容量当在电压不超过250V、电流不超过2A、间常数为5mS的电感性负荷的直流电路中为30W。
7、电寿命不低于10万次。
8、绝缘电阻：对下列部位用开路电压500V兆欧表测量其绝缘电阻应≥300MΩ(常温下)
①所有导电端子与外露非带电金属或外壳之间；
②动、静触点之间；
③触点与交流回路之间；
④常开触点与常闭触点之间；
9、介质强度：对下列各部位应能承受规定的交流电压试验1分钟而无击穿、闪络现象：
①所有导电端子与外露非金属或外壳之间2000V/50Hz；
②动、静触点之间1000V/50Hz；
③触点与交流回路之间1000V/50Hz；
④常开触点与常闭触点之间1000V/50Hz。
10、抗干扰性能：继电器的抗高频干扰符合DL478-92《静态继电器保护及安全自动装置通用技术条件》中有关条件的规定。

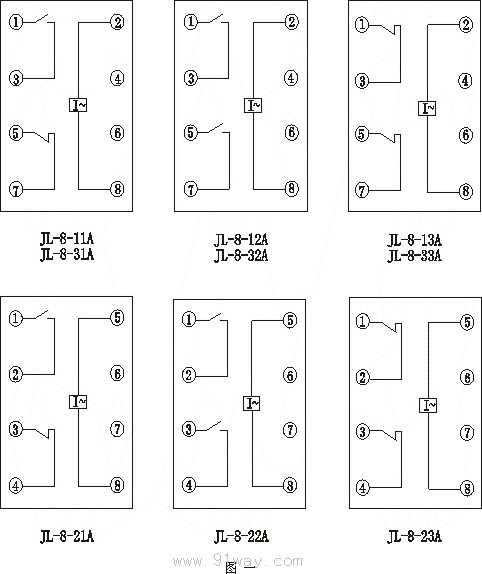

五、继电器内部端子接线图:
