产品名称：

YSE实心转子电磁制动电机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 交流制动电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

YSE实心转子电磁制动电机产品详细说明：

YSE实心转子电磁制动电机

一、概述
YSE系列电动机可作为各种单、双梁起重机、门式起重机的大车、小车运行机构的动力，也适合电动葫芦行走的动力。

二、结构简介
YSE系列有三种基本结构型式，见表1。

表1

	基本安装型式			派生安装型式
	B3	B5	B35	B5		B3
				V1	V3	V5	V6	B6	B7	B8
制造范围	YSE80～160			YSE80～112				YSE80～160

三、YSE实心转子电磁制动电机主要技术数据
表2

型号	功率/KW	转矩/（N/m）	堵转电流A	转速（r/min）	制动力矩（N·m）	励磁压/V	重量/kg	外形尺寸/mm
								长	宽	高
YSE80-4 YSE80₁-4 YSE80₂-4 YSE90S-4 YSE90L-4 YSE100L1-4 YSE100L2-4 YSE112M-4 YSE132S-4 YSE132M-4 YSE160M-4 YSE160L-4 YSE90S-6 YSE90L-6 YSE100L-6 YSE112M-6 YSE132S-6 YSE132M1-6 YSE132M2-6 YSE160L-6 YSE160S-8 YSE160L-8 YSE90S-8 YSE90L-8 YSE100L-8 YSE112M-8 YSE132S-8 YSE132M-8 YSE160M1-8 YSE160M2-8 YSE160L-8	0.2 0.4 0.8 1.1 1.5 2.2 3.0 4.0 5.5 7.5 11 15 0.5 0.8 1.5 2.2 3.0 4.0 5.5 7.5 11 15 0.4 0.8 1.5 2.2 3.0 4.0 5.5 7.5 11	1.4 2.8 5.6 7.7 12 20 27 42 52 78 128 160 7 10.5 18 28 40 60 85 108 160 218 5.5 9 21 32 50 70 98 131 166	1.0 1.75 2.95 4.5 5.8 9 12 18 22 32 52 68 3.0 4.5 6.5 8.6 12 17.5 24.2 32 46.6 63 2.5 3.6 6.5 8.8 13 17.2 25 32 41	1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 800 800 800 800 800 800 800 800 800 800 600 600 600 600 600 600 600 600 600	1～6 1～6 1～6 2～13 2～13 3～25 3～25 3～35 10～70 10～70 20～130 20～130 2～13 2～13 3～25 3～35 10～70 10～70 10～70 20～130 20～130 20～130 2～13 2～13 3～25 3～35 10～70 10～70 20～130 20～130 20～130	AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380 AC380	19 20 24 30 35 45 49 55 80 95 150 170 27 28 37 51 81 90 100 150 160 170 33 36 48 57 82 95 135 145 175	370 370 385 440 425 455 455 525 575 615 715 760 440 425 455 525 575 615 615 715 760 760 440 425 455 525 575 615 715 715 760	235 235 265 245 265 290 290 305 360 360 430 430 245 265 290 305 360 360 360 430 430 430 245 265 390 305 360 360 430 430 430	165 165 220 180 220 220 220 230 315 315 385 385 180 220 220 230 315 315 315 385 385 385 180 220 220 230 315 315 385 385 385

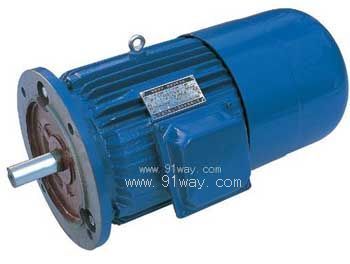

YSE实心转子电磁制动电机（示意图）
