产品名称: ZW20-12系列真空断路器
型号规格: ZW20-12系列真空断路器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户外真空断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZW20-12系列真空断路器产品详细说明:
一、概述
ZW20-12系列真空断路器为额定电压12kV,三相交流50Hz的高压户外开关设备,主要采用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式,三相真空灭弧室置于金属箱内,变压性能可靠,绝缘强度高。 本系列产品的操动机构为弹簧储能式,分为电动和手动两种。断路器符合GBl804、DL403、GBll022等标准的规定,无论是在正常使用条件还是在故障条件(特别是短路情况)下,只要在断路器的技术参数范围内,它就可以保证安全、可靠的运行于相应电压等级的电网中。

二、ZW20-12系列真空断路器正常使用条件
l、环境温度:-45℃-+40℃:
2、海拔高度:不超过1000m;
3、风速不大于35m/s:
4、相对温度:日平均不大于95%,月平均不大于90%:
5、地震裂度不超过8度:
6、无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所

三、ZW20-12系列真空断路器主要技术参数:

序号
项目
单位
技术要求
1
额定电压
KV
12
2
额定频率
Hz
50
3
额定电流
A
630
4
额定短路开断电流
KA
20
5
额定关合电流峰值
KA
50
6
额定动稳定电流峰值
KA
50
7
4S热稳定电流
KA
20
8
额定操作顺序
分-0.3S-合分-180S-合分
9
额定储能电机电压
V
AC220
10
最高/最低储能电机电压
V
AC242/187
11
额定合闸操作电压
V
AC220
12
最高/最低合闸操作电压
V
AC264/143
13
额定分闸操作电压
V
AC220
14
最高/最低分闸操作电压
V
AC264/143
15
合闸不同期
ms
≤2
16
分闸不同期
ms
≤2
17
SF6气体额定压力(表压)
MPa
0.01
18
额定短路电流开断次数
30
19
机械寿命
10000
20
电寿命
10000

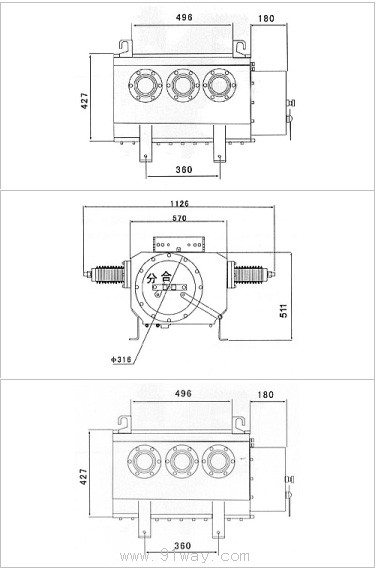

ZW20-12系列真空断路器安装尺寸图

ZW20-12系列真空断路器

ZW20-12系列真空断路器
