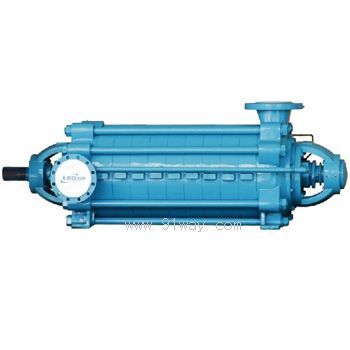

产品名称: D,DM,DF,DY型系列泵系单吸多级节段式离心泵
型号规格: D,DM,DF,DY型系列泵系单吸多级节段式离心泵
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 多级泵
分栏标签
参考价格: 厂价直销
产品品牌: 利欧
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
D,DM,DF,DY型系列泵系单吸多级节段式离心泵产品详细说明:
概述
D、DM、DF、DY型系列泵系单吸多级节段式离心泵,该系列泵采用国家推荐的节能高效水力模型,由湖南利欧泵业有限公司和中国矿业大学联合研制,该技术条件符合GB/T5657《离心泵技术条件Ⅲ类》,具有性能覆盖广、效率高、结构合理、运转安全、运行平稳、噪音低、寿命长、安装维修方便等特点。

用途
D型泵,适用于矿山、工厂及城市给水、排水用,供输送不含固体颗粒及磨料,不含悬浮物的清水或物理化学性质类似于清水的其它液体。
DM型泵,适用于钢铁厂、矿山排水、污水输送等场合,供输送固体颗粒含量不大于2%,颗粒小于0.5㎜的矿山排水及其它污水。
DF型泵,供输送不含固体颗粒的腐蚀性液体之用,也可作锅炉给水泵用。
DY型泵,适用于输送不含固体颗粒,粘度小于120厘沲的油类或石油产品。

型号说明
□ □-□×□
第一组字母表示
D-单吸多级节段式离心清水泵
DM-单吸多级节段式耐磨离心泵
DF-单吸多级节段式耐腐蚀泵
DY-单吸多级节段式离心油泵
第二组数字,表示泵的设计点流量(m3/h)
第三组数字,表示泵的设计点单级扬程(m)
第四组数字,表示泵的级数

结构特点
本系列泵为卧式安装,吸入口为水平方向,吐出口方向为垂直向上,根据需要也可以改变水泵进出口结构形式。主要由壳体部分,转子部分,平衡机构,轴承部分及密封部件组成。
壳体部分:主要由进水段、中段、出水段、导叶等用螺栓联接而成,构成工作室。
转子部件:主要由轴及装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件采用平键和轴套螺母紧固使之成为一体,整个转子由两端轴承支承在泵壳体中。转子部件中叶轮数是根据泵级数而定。
平衡机构:由平衡环、平衡套、平衡管路等组成。
轴承部件:主要由轴承体、轴承和轴承压盖组成。除85-67、155-67、600-80、800-80型泵采用滑动轴承,稀油润滑外,其余泵均采用滚动轴承,油脂润滑。
密封部件一般采用填料密封,也可以采用机械密封。
传动:泵通过弹性联轴器由原动机直接驱动。从电动机端看,泵为顺时针方向旋转。
D,DM,DF,DY型系列泵系单吸多级节段式离心泵
