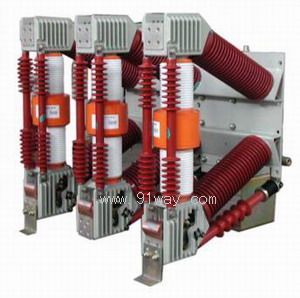

ZN72-40.5户内高压真空断路器产品详细说明：

ZN72—40.5型真空断路器为额定电压40.5kV，三相交流50Hz的户内高压开关设备。本断路器机构与开关一体；专用的操动机构为弹簧储能式，可以用交直流储能操作，也可用手动操作。

ZN72-40.5户内高压真空断路器结构简单、开断能力强、寿命长、操作功能齐全、无爆炸危险、维修简便，适用作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。

序号	名 称	单位	技术参数
1	额定电压	kV	40.5
2	额定电流	A	1250 、 1600 、 2000
3	额定短路开断电流	kA	25 31.5
4	额定短路关合电流 ( 峰值 )	kA	63 80
5	额定操作顺序		O-0.3s-CO-180s-CO
6	动稳定电流 ( 峰值 )	kA	63 80
7	4 S 热稳定电流	kA	25 31.5
8	额定短路电流开断次数	次	20
9	额定雷电冲击耐受电压 ( 全波 )	kV	185
10	额定短时工频耐受电压 (1min)	kV	95
11	额定电流开断次数	次	6000 10000
12	机械寿命	次	6000 10000
13	合闸时间	S	≤ 0.09
14	分闸时间	S	≤ 0.07
15	储能电动机功率	W	350
16	储能电动机额定电压	V	≌ 110 、≌ 220
17	储能时间	S	≤ 15
18	合闸电磁铁额定电压	V	-110 -220
19	分闸电磁铁额定电压	V	-110 -220
20	过电流脱扣器额定电流	A	5
21	辅助开关额定电流	A	AC ： 10 DC ： 5

　
注：分、合闸时间均为在最高、最低和额定操作电压下的操作时间。
