产品名称：

ZW50-40.5户外高压真空断路器

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 户外真空断路器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

ZW50-40.5户外高压真空断路器产品详细说明：

ZW50-40.5系列户外高压真空断路器为额定电压40.5kV，三相交流50Hz的户外配电设备。适用于城市和农村电网中作保护和控制之用，更适用于频繁操作的场所。断路器采用全新的小型化设计，全封闭结构，独特的真空灭弧室固封技术，密封性能好，有助于提高防潮、防凝露性能，适应于高温潮湿地区使用。独特的结构设计，电流互感器与断路器自成一体，可实现测量和保护功能。断路器的合、分闸可手动或电动操作，亦可遥控。

ZW50-40.5户外高压真空断路器主要技术参数

序号	名称	单位	数值
1	额定电压	kV	40.5
2	1min额定工频耐受电压	kV	相间、对地、断口95
3	额定雷电冲击耐压（峰值）	kV	相间、对地、断口185
4	额定电流	A	1600 2000
5	额定短路开断电流	kA	25
6	额定短时耐受电流（4s）	kA	25
7	额定短路关合电流（峰值）	kA	63
8	额定峰值耐受电流	kA	63
9	额定短路开断电流开断次数	次	20
10	机械寿命	次	10000
11	储能电动机额定电压	V	DC220、110 AC220
12	额定合、分闸操作电压	V	DC220、110 AC220
13	合闸电磁铁额定电流	A	1.69（DC220）
14	分闸电磁铁额定电流	A	2.2（DC220）
15	电流互感器电流比	A	100/5～1600/5
16	过电流脱扣器额定电流	A	5

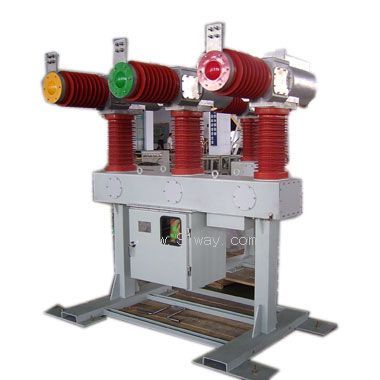

ZW50-40.5户外高压真空断路器（示意图）
