产品简介:
(点击小图查看大图)
PRG-1200/1220输出操作端隔离安全栅产品详细说明:

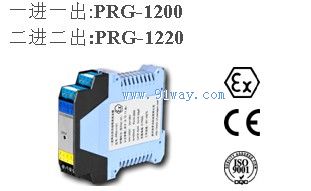

PRG-1200/1220输出操作端隔离安全栅

PRG-12口口是一款4~20mA输出操作端隔离安全栅,把安全区的4~20mA信号隔离传送到危险侧,驱动现场的执行机构、阀门等设备。该产品需独立供电,电源、输入和输出间全隔离。

主要技术规格
工作电源:20V-35Vdc
功耗:一进一出约1W(24V供电,20mA输出时) 二进二出约2W(24V供电,20mA输出时)
输入信号范围:4mA~20mAdc
输出信号范围:4mA~20mAdc
允许输出负载能力:0~650Ω
性能指标
绝缘强度:本安端/非本安端间2500Vac/1分钟 非本安端间1000Vac/1分钟
输出精度:0.1%F.S
温度漂移:0.01% F.S/℃
工作温度: -20℃~+60℃
相对湿度:35%~85% RH
贮存温度:-40℃~+80℃

结构及外形尺寸
产品结构:35mm导轨卡装式
ABS外壳材料
插拔式端子
外形尺寸:22.5×114.5×99(mm)
整机重量:150g

产品特点
接阀门定位器、电/气转换器,宽范围供电,符 合EMC标准 安装场所 周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质适用现场及设备 0区、1区、2区,ⅡA、ⅡB、ⅡC危险区,适用于阀门定位器、电/气转换器

安全防爆认证参数
国家防爆电气产品质量监督检验中心(CQST)
防爆标志:[EXia](ⅡC)
认证参数:端子(9.10,13.14间)
Um=250V Uo = 28V Io = 93mA
Po =0.65W Lo = 2.4 mH Co = 0.05uF

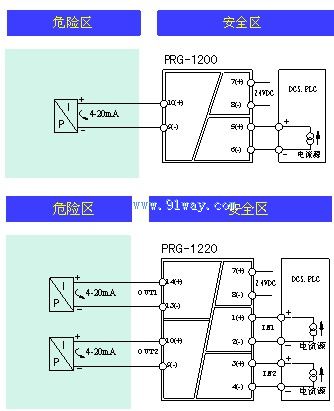

接线图

PRG-1200/1220输出操作端隔离安全栅接线图

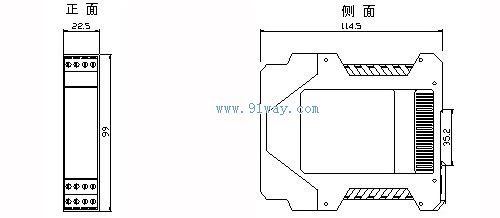

外形尺寸图(mm)

PRG-1200/1220输出操作端隔离安全栅外形尺寸

PRG-1200/1220输出操作端隔离安全栅外形图

PRG-1200/1220输出操作端隔离安全栅
