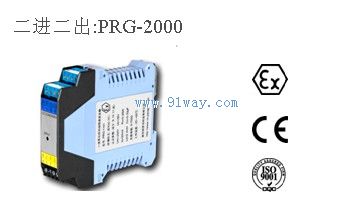

产品名称: PRG-2000检测端及操作端隔离式安全栅
型号规格: PRG-2000检测端及操作端隔离式安全栅
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 信号隔离器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
PRG-2000检测端及操作端隔离式安全栅产品详细说明:

产品描述
PRG-2000检测端/操作端隔离式安全栅,通道一从安全侧把标准4mA~20mA电流信号传输到危险侧,驱动现场的执行机构工作。通道二从安全区向危险区提供24V隔离直流电源供给二线制变送器,变送器产生4mA~20mA电流信号从危险区隔离传输到安全侧输出(或转换为1V~5VDC输出)。该产品需独立供电(电源、输入、输出间全隔离)

主要技术规格
电源电压:20V-35Vdc供电
通道数:独立两通道
功耗:约2W(24V供电,20mA输出时)
输入信号范围:4mA~20mAdc
输出信号范围:4mA~20mAdc
允许输出负载能力:0-650Ω

性能指标
绝缘强度:本安端/非本安端间2500Vac/分钟 非本安端间1000Vac/1分钟
输出精度:通道1:0.1%F.S
通道2: 0.1%F.S
温度漂移:0.01% F.S/℃
工作温度:-20℃~+60℃
相对温度:35%~85%RH
贮存温度:-40℃~+80℃

结构及外形尺寸
产品结构:35mm导轨卡装, ABS外壳材料, 插拔式端子
外形尺寸:22.5×114.5×99(mm)
整机重量:150g

产品特点
通道一:接阀门定位器、电/气转换器,通道二:接二线制变送器,符合EMC标准
安装场所
周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质 适用现场及设备 0区、1区、2区,ⅡA、ⅡB、ⅡC危险区,
通道1:阀门定位器,电/气转换器
通道2:二线制变送器
安全防爆认证参数
国家防爆电气产品质量监督检验中心(CQST)
防爆标志:[EXia](ⅡC)
认证参数:端子(9.10.11间,13.14间)
Um = 250V Uo = 28V Io = 93mA
Po = 0.65W Lo = 2.4mH Co = 0.05uF

PRG-2000检测端及操作端隔离式安全栅接线图

PRG-2000检测端及操作端隔离式安全栅接线图

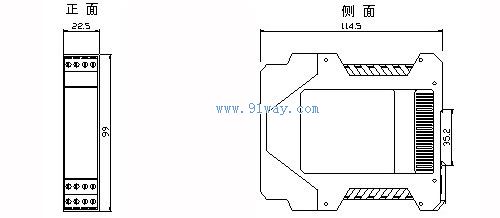

外形尺寸图(mm)

PRG-2000检测端及操作端隔离式安全栅外形尺寸

PRG-2000检测端及操作端隔离式安全栅外形图

PRG-2000检测端及操作端隔离式安全栅
