产品简介:
(点击小图查看大图)
PRG-4000-R热电阻输入/热电阻输出隔离式安全栅产品详细说明:

产品描述
PRG-4000-R热电阻隔离式安全栅具有本安输入回路的单通道安全栅,可把来自危险区二/三/四线制热电阻阻值1:1隔离传送到安全区。

主要技术规格
电源电压:20V-35Vdc供电
通道数:单通道
功耗:约0.5W
输入信号范围:2/3/4线制热电阻
输出信号范围:电阻信号1:1
信号范围:-200~+800℃
性能指标
绝缘强度:本安端/非本安端间2500Vac/分钟  非本安端间1000Vac/1分钟
输出精度:0.1% F.S
温度漂移:0.01% F.S/℃
工作温度:-20℃~+60℃
相对湿度:35%~85%RH
贮存温度:-40℃~+80℃

结构及外形尺寸
产品结构:35mm导轨卡装, ABS外壳材料, 插拔式端子
外形尺寸:22.5×114.5×99(mm)
整机重量:150g

产品特点
ⅡC防爆等级,符合EMC标准,宽范围供电
安装场所
周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质

适用现场及设备
安装在安全场所,可与具有ⅡA、ⅡB、ⅡC,危险气体的0区危险场所的热电阻传感器相连二、三或四线制PT100热电阻
安全防爆认证参数
国家防爆电气产品质量监督检验中心(CQST)
防爆标志:[EXia](ⅡC)
认证参数:端子(9.10.11.12.16)
Um = 250V Uo = 13V Io = 66.6mA
Co = 1uF Lo = 8mH Po = 0.22W

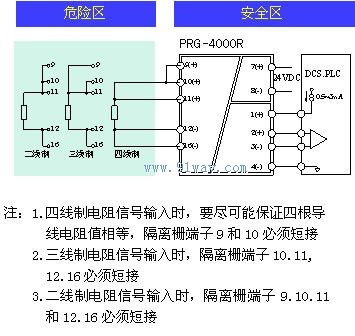

接线图

PRG-4000-R热电阻输入/热电阻输出隔离式安全栅接线图

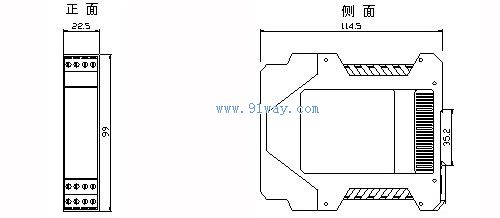

外形尺寸图(mm)

PRG-4000-R热电阻输入/热电阻输出隔离式安全栅外形尺寸

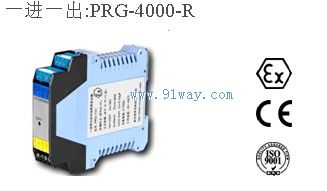

PRG-4000-R热电阻输入/热电阻输出隔离式安全栅外形图

PRG-4000-R热电阻输入/热电阻输出隔离式安全栅
