产品简介:
(点击小图查看大图)
PRG-5000M热电偶输入/热电偶输出隔离式安全栅产品详细说明:

产品描述
PRG-5000-M热电偶隔离式安全栅具有本安输入回路的热电偶毫伏信号1:1隔离传输用安全栅。用于对来自多种热电偶的毫伏信号(-10mV~60mV)进行从危险区到安全区的1:1隔离传送。

主要技术规格
电源电压:20V-35Vdc供电
通道数:单通道
功耗:约0.5W
信号类型:J、K、T、E、B、S热电偶;毫伏信号
输入信号范围:-10mV~+60mV
输出信号范围:-10mV~+60mV
断偶报警:输出信号≥70mV

性能指标
绝缘强度:本安端/非本安端间2500Vac/分钟 非本安端间1000Vac/1分钟
输出精度:0.1% F.S
温度漂移:0.01% F.S/℃
工作温度:-20℃~+60℃
相对湿度:35%~85%RH
贮存温度:-40℃~+80℃

结构及外形尺寸
产品结构:35mm导轨卡装,
ABS外壳材料,
插拔式端子
外形尺寸:22.5×114.5×99(mm)
整机重量:150g

产品特点
ⅡC防爆等级,符合EMC标准,宽范围供电。
安装场所
周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质
适用现场及设备
安装在安全场所,可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所的热电阻传感器相连J、K、T、E、B、S热电偶;毫伏信号
安全防爆认证参数
国家防爆电气产品质量监督检验中心(CQST)
防爆标志:[EXia](ⅡC)
认证参数:端子(9.10)
Um = 250V Uo = 10.5V Io = 5mA
Co = 2.4uF Lo = 20mH Po = 14mW

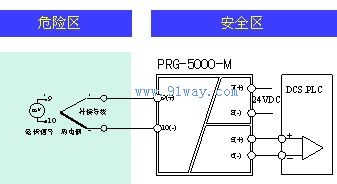

接线图
PRG-5000M热电偶输入/热电偶输出隔离式安全栅接线图

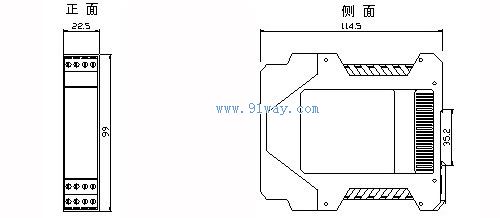

外形尺寸图(mm)

PRG-5000M热电偶输入/热电偶输出隔离式安全栅外形尺寸

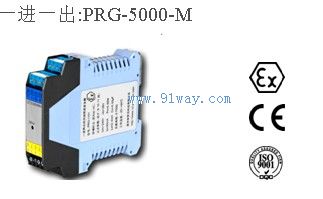

PRG-5000M热电偶输入/热电偶输出隔离式安全栅外形图

PRG-5000M热电偶输入/热电偶输出隔离式安全栅
