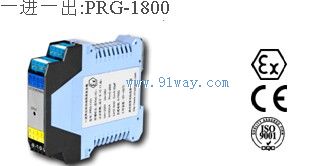

PRG-1800频率量隔离式安全栅，实现将危险区仪表产生的频率量信号安全传输到安全区输出，输入采用滞回比较电路具有较高的抗干扰性能，同时向现场仪表提供电源。该产品需要独立供电，电源、输入、输出三隔离。

主要技术规格
电源电压：20V-35Vdc
通道数：单通道
功耗：约1.5W（20mA输出时）
输入信号： 给危险区仪表最高配电电压：13V 最低配电电压：8.5V（输出20mA）
信号电平：高电平≥4V，低电平≤1V
频率≤10kHz，幅值≤12V，占空比≥20%
输出信号：
信号电平：低电平≤0.5V
高电平≥4.5V
驱动电流i：≤15Ma
负载电阻：≥1KΩ
安全场所与危险场所间隔离电压：250Vac

性能指标
绝缘强度:本安端/非本安端间2500Vac/分钟 非本安端间1000Vac/1分钟
输出精度：0.1% F.S
温度漂移：0.01% F.S/℃
工作温度：-20℃～+60℃
相对湿度：35%～85%RH
贮存温度：-40℃～+80℃

结构及外形尺寸
产品结构:35mm导轨卡装，
ABS外壳材料，
插拔式端子
外形尺寸:22.5×114.5×99（mm）
整机重量：150g

产品特点
ⅡC防爆等级，符合EMC标准 安装场所 周围空气中不含对铬、镍、银镀层起腐蚀作用的介质

适用现场及设备
安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区频率量设备。
安全防爆认证参数
国家防爆电气产品质量监督检验中心(CQST)
防爆标志：[EXia]（ⅡC）
认证参数：端子（9-10）
Um = 250V Uo = 14.7V Io = 207mA
Co = 0.06uF Lo = 0.7mH Po = 0.76W
认证参数：端子（11-12）
Um = 250V Uo = 14.7V Io = 2mA
Co = 0.06uF Lo = 100mH Po = 7.4mW

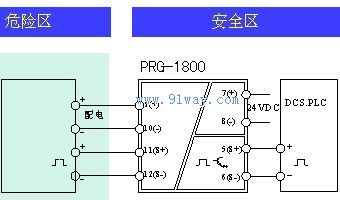

接线图

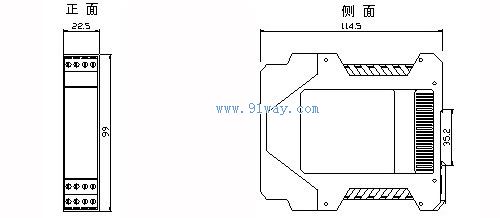

外形尺寸图（mm）
