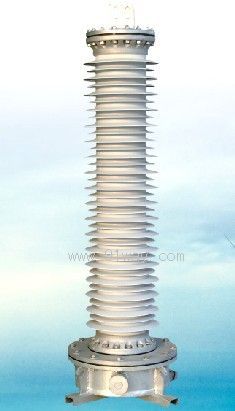

产品名称: CVDN系列氮气式环保型电容分压器
型号规格: CVDN系列氮气式环保型电容分压器
  放大图片 放大图片
产品类别: 常规产品 -- 变电设备 -- 分压器
分栏标签
参考价格: 厂价直销
产品品牌: 东亚
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CVDN系列氮气式环保型电容分压器产品详细说明:

CVDN系列氮气式环保型电容分压器主要用于电压互感器领域,为35KV~1000KV智能电网数字化变电站中的重要部件——电子式电压互感(EVT)、光电式电压互感器(OVT)提供分压之用。

具有美国GE和瑞典瑞士ABB及其它同类产品技术水平
目前,在世界电力系统中,电容式电压互感器(CVT)所用的电容分压器,大多数采用铝箔电极、油浸或SF6气体绝缘式,这种产品的固有缺点是(“三低”、“三有”):
1.精度低:电容量温度特性不一致,且漂移大。中压高,为满足EVT、OVT输入要求,采用多次分压,致使分压比离散无规律、精度差。有的采用经中压变压器后,又再次串联电容器分压方法。因此累计误差较大。
2.绝缘低:铝箔电极电容器在耐电压方面没有自愈特性,目前运行中仍有3‰~5‰击穿现象发生。
3.分压比低:中压10KV以上,即使经中压变压器后,中压仍有50V以上,无法满足EVT、OVT输入要求。
4.油浸绝缘式:易燃烧,不利于安全控制,且维护复杂。
5.SF6绝缘式:SF6温室效应很大,是CO2的23900倍(即SF6每泄露1g,就相当于向空气中排放约24kgCO2),大气寿命长达3200年(是CO2的30倍),且在高电压下电离会产生有毒和腐蚀性分解物。
6.含磁式:CVT采用中压变压器,因此,既有电磁兼容问题,也有铁磁谐振风险。
氮气式、环保型电容分压器新特点(“三高”、“三无”)
1、 精度高:精度0.1/0.2级。这主要是得益于自行研制生产的高压电容和中压电容有以下特点:
(1) 电容温度系数小。
(2) 电容温度稳定性好,电容量漂移几乎为零。
(3) 高压电容和中压电容参数匹配,温度特性一致性好,分压比误差带范围小。
(4) 电容器工作温升小,一般只有1℃左右。
(5) 中压电容器比率电容量大,串联一次分压即可获得5V中压输出(传统产品一般要通过2次或多次分压才能实现)。因此,累计误差很小。
2、 绝缘高:运行中不会有击穿现象发生。这主要是由于:
(1) 自行研制生产的高压电容器具有自愈特性(传统铝箔电极电容没有自愈特性),且为干式圆柱体(传统铝箔电容器需要压成矩形),其内部和端面电场分布都比较均匀。
(2) 该干式电容器在2倍工作电压下无局放。
(3) 分压器内部电容安装、排列科学合理,相邻电容器极间绝缘强度很高。
3、 分压比高:可直接获得中压5±1V,便于EVT、OVT和智能电网控制接口。
4、 无油:充入高纯氮气作为填充物,防止氧化和低温凝露现象。实现了无油化,杜绝火灾、维护方便。
5、 无SF6:彻底消除了温室效应隐患,非常有利于环境保护。
6、 无磁:不用中压变压器,因此,既无铁磁谐振困扰,也无电磁兼容问题。
应用条件
1、安装运行场所:户外或户内 2、海拔:2000m
3、环境湿度:-40℃~+85℃ 4、风速:≤42m/s
5、泄漏比距(mm/KV):≥31 6、地震强度:不超过8度
7、覆冰厚度:≤10mm 8、系统额定频率:50(60)HZ
9、系统接地条件:中性点有效接地或中性点非有效接地。

CVDN系列氮气式环保型电容分压器型号说明

CVDN系列氮气式环保型电容分压器型号说明
主要技术性能
1、 执行标准:GB/T19749—2005
2、 产品典型技术参数和结构参数如表1
3、 电容量偏差:-5%~+10%
4、 损耗角正切值:tg8≤10×10-4(20℃)
5、 局部放电量

CVDN系列氮气式环保型电容分压器放电量

6、 分压比准确级:0.1级/0.2级
7、 中压输出:5±1V
8、 产品能在1.2倍额定电压及以下电压长期运行。中性点有效接地系统能在1.5倍额定电压下运行60S,中性点非有效接地系统能在1.9倍额定电压下运行8h。

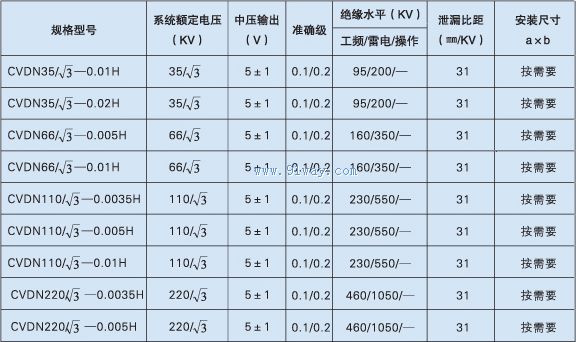

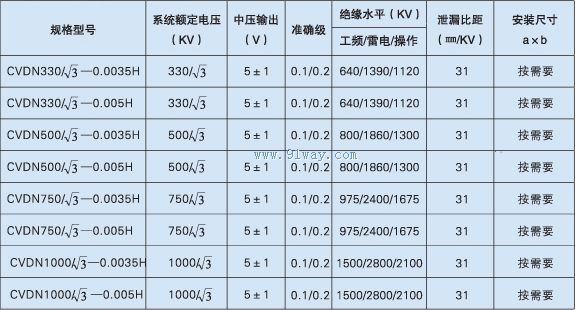

表1 氮气式、环保型电容分压器 主要技术性能和结构参数一览表

CVDN系列氮气式环保型电容分压器技术参数1

CVDN系列氮气式环保型电容分压器技术参数2

CVDN系列氮气式环保型电容分压器
