产品简介:
(点击小图查看大图)
SGP-1型高频率继电器产品详细说明:

1 用途
SGP-1型高频率继电器用于水电厂高频率切机和电力系统的二次继电保护线路中,作为反应频率升高的灵敏元件。
2 结构和工作原理

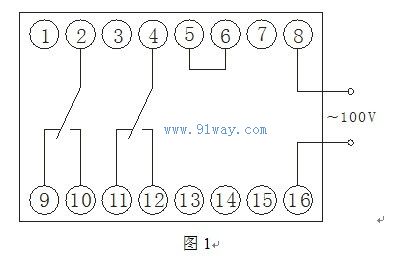

2.1 继电器采用JK-2插件式壳体,外形、安装开孔尺寸见附录,背后端子图见图1。
2.2 工作原理
  本继电器是根据T=1/f,用周期的长短反应频率的高低。被测交流正弦波经反相器变成方波,微分电路把方波变成计数零尖脉冲,尖脉冲的周期就是被测频率的周期。借助于石英晶体振荡器,用计数器来计算出在一个被测周期内有多少个晶振周期,用这此标准周期的频率,通过整定使继电器动作。现叙述如下。

3 SGP-1型高频率继电器技术要求
3.1 额定数据
  额定电压100V;额定频率50Hz。
3.2 动作频率整定范围
  50.05~66Hz频率,高于50.4Hz允许出口。
3.3 返回频率
  在额定电压下,动作频率与返回频率之差不大于0.01Hz。
3.4 电压影响
  被测电压在60~120V范围变化时,动作频率之差不大于0.015Hz。
3.5 动作时间整定范围
  动作时间整定范围分为0.15~1.5S,0.3~5S,2~20S三种。
3.6 返回时间不大于70ms。
3.7 环境温度影响
  环境温度在-10~+50℃范围内变化时,动作频率变化不大于0.025Hz。
3.8 功率消耗
  在额定电压下不大于2.5VA。
3.9 触点容量及触点形式
  在电压不大于220V,电流不超过0.5A的直流有感负荷电路(电路时间常数为5ms±15%)中能断开30W。触点形式为两转换。
3.10 电寿命
  继电器能耐受5000次动作,之后仍能正常工作。
3.11 重量
  继电器重量约1.2kg。
4 调试方法
  调试用的频率信号波形为正弦波,无眼见的示波畸变,使用仪器应考虑精度。
4.1 一般调试
  按频率整定方式把拨盘开关整定到低频一数值,改变被测频率时,继电器应动作。改变拨盘开关的整定值,调整被测频率,继电器应在整定点动作。如刻度在误差时,可调整可变电容C7使其在所对应的频率值动作,频率整定所对应的拨盘开关N数(后三位)。若整定频率大于62.5Hz时。
4.2 低电压闭锁
  低电压闭锁调试可调整电位器R27。方法是:被测电压调至57V,被测频率在动作频率附近,使继电器从动作到不动作,然后在此频率点升高电压,继电器动作,重复做几次就可得到闭锁电压57V。
4.3 时间调试

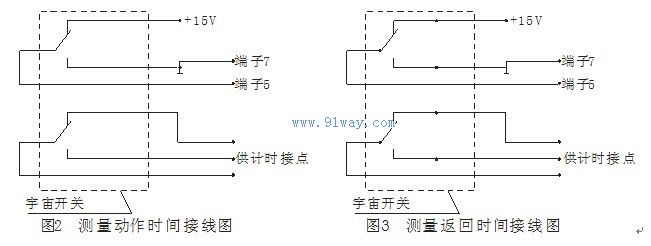

  动作时间:把底座端子5连接片打开,在端子上接线如图2。使动作时间在铭牌数据一致。
  返回时间:把底座端子5连接片打开,在端子上接线如图3,返回时间在70ms。

4.4 试验回路调试
  调试时只要把开关按铭牌置于试验位置,继电器在动作范围内均动作(但不出口)。

SGP-1型高频率继电器接线图
SGP-1型高频率继电器动作特性图
