1　SQP-6型欠频率继电器用途
a． 按电网频率自动切除部分用户负荷；
b． 在互联系统中按频率自动解列；
c． 为确保大型汽轮发电机安全或保证对重要用户供电，在电网频率降低时，使发电机组从系统解列；
d． 用于其他进行工频控制的工业部门。
2　结构与工作原理

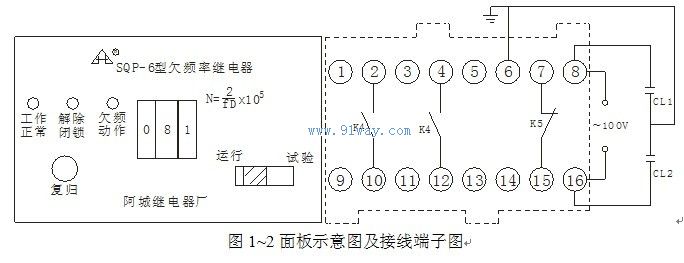

继电器采用JK－2壳体，外形尺寸、背后端子及安装开孔图见附录。面板示意图见图1。接线端子图见图2。

3　SQP-6型欠频率继电器技术要求
1．额定值为100V，50Hz。
2．频率整定值误差不大于±0.0125Hz。
3．频率整定值范围为45~49.5Hz，最小频率整定级差为0.0125Hz。
4．欠频动作返回系数不大于1.002，最大返回时间不大于60ms。
5．设有工作正常(监视)级，当电网频率在51Hz以下且继电器内部主回路正常时，工作正常级指示灯发出显示；若继电器内部主回路出现故障时，该指示灯熄灭(继电器的主回路见前面工作原理叙述)。
6．设有两挡解除闭锁级，第一挡为49.5Hz，第二挡为49.26Hz。当电网频率低于解除闭锁级所选定的频率定值时，解除闭锁指示灯亮，表示允许继电器欠频动作回路动作；当电网频率高于闭锁级所选定的频率值时，该灯熄灭，表示闭锁住欠频动作回路的出口，防止继电器在电网频率正常时由于欠频动作出口三极管击穿等故障引起的误动。
7．有滑差闭锁电路，其整定公式为df/dt=K(Hz/s)。式中df为解除闭锁级与欠频动作级的频率整定值之差，dt有八挡，分别为0.01、0.02、0.04、0.08、0.1、0.2、0.4、0.8，dt采用脉冲计数电路，K(Hz/s)根据电网情况选定。
8．设有一个欠频动作级，欠频动作频率整定公式为N=2/fD×100000，式中fD为整定频率，N为指轮开关整定值，采用三位指轮开关进行整定。欠频动作有两副用于220V直流回路的触点，每副触点容量为30W。
9．欠频动作回路带有延时，其延时部分采用脉冲计数电路，延时(t)共设九档，分别为0.08、0.1、0.15、0.2、0.3、0.5、15、20、25s。用户根据需要通过开关进行选择。
10．继电器输入端电压工作范围为交流60~120V，60V以下(约55V左右)自动进行低电压闭锁。
11．环境温度影响　在额定电压下，当环境温度在－10~50℃范围内变化时，继电器任意整定点动作频率值与基准条件下下动作频率值之差不大于±0.025Hz。
12．继电器内部为6、12、24V直流稳压电源，由输入电压信号整流稳压得到。正常功耗不大于3.5VA，不需另外电源。
13．内部设有低频试验信号，运行中可手动开关对继电器进行传动试验。试验前先解开屏后跳闸回路压板，以防误切负荷。
14．继电器设有中央信号触点，触点容量为直流220V、30W。当继电器主回路出现故障、欠频动作回路出现故障及出现滑差闭锁情况时，可以通过中央信号触点报警。
15．不受电网高次谐波的影响。
16．高频干扰　继电器在动作临界状态下，所有输入和输出回路用2.5kV高频在误差振荡波做共态干扰试验，交流输入回路用1kV高频衰减振荡波做磺态干扰试验，均不应误动或拒动。
