EE型高频变压器产品详细说明：

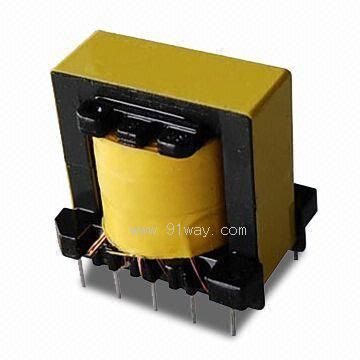

EE型高频变压器

EE型磁芯是基本型的铁氧体磁芯，它们被广泛用于开关电源及和多种电子线路中，振荡方式有全桥，半桥，单端式，谐振式，推挽式线路等，具有优良的材料特性，适用于典型的变压器结构，EER磁芯的圆柱型中心柱，使之绕线较为容易，并增大了绕组的截面积，可增大输出功率，适用于各种开关电源变压器和阻流线圈。 EE型变压器常用型号有EE-13，EE-16，EE-19，EE-22，EE-25，EE-28，EE-35，EE-42，EE-50等。

下表列出部分EE型高频变压器的外形尺寸及输出功率。
随着磁材特性和工作频率的不同，最大输出功率会有所不同，表中数据仅供参考。
测试条件1KHz/1V，耐压AC2000V，绝缘电阻：DC500V ≥200MΩ。

13	EE-8	9	8	7	2	4	8
14	EE-10	11	10	10	3	6	9
15	EE-12.5	13	11	11	4	8	11
16	EE-16	17	15	15	5	9	17
17	EE-19	21	19	22	8	13	21
18	EE-30	31	24	29	61	95	44
19	EE-35	37	31	54	100	150	51
20	EE-40	42	37	60	160	250	119
