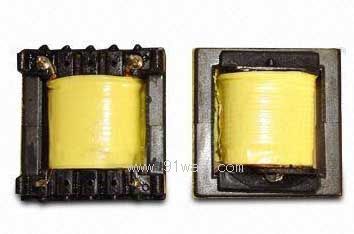

产品名称: EPC型高频变压器
型号规格: EPC型高频变压器
  放大图片 放大图片
产品类别: 常规产品 -- 变电设备 -- 高频变压器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
EPC型高频变压器产品详细说明:
EPC型变压器是为了适应超薄型开关电源而设计的一款高频变压器。它拥有扁型的铁氧体磁芯,它的形状能同时满足电源变压器高功率的要求和超薄体积的要求,同样也能适应开关电源在温升方面的要求,但对PCB板的要求会提高;它比EFD型变压器在线包空间上有提高,同时EMI性能和漏感、辐射等参数均优于EFD型变压器,其它性能接近于EE型和EC型变压器。 EPC变压器常用型号有EPC10,EPC13,EPC17,EPC19,EPC25,EPC30等

EPC型高频变压器外形尺寸及输出功率。

序号

规格

外型尺寸mm

参考VA

重量

A

B

C

f=50KHz

f=100KHz

参考值g

6

EPC-9.5

10

5.5

10

1.1

2.5

9

7

EPC-13

14

9

14

5

8

11

8

EPC-17

19

11

18

14

20

18

9

EPC-19

20

13

21

18

27

21

10

EPC-25

27

17

26

36

59

29

11

EPC-27

29

17

36

52

75

35

 以上数据仅供参考。


随着磁材特性和工作频率的不同,最大输出功率会有所不同,表中数据仅供参考。
测试条件1KHz/1V,耐压AC2000V,绝缘电阻:DC500V ≥200MΩ。

主要适用于各种开关电源、电源适配器、有源音响、节能灯、冷阴极灯、3V-24V/DC电子整流器、12V-220V/AC电子整流器、电动车/摩托车/汽车防盗报警器、烟雾/煤气报警器、家用防盗报警器、汽车霓虹灯、圣诞霓虹灯、霓虹冷光片、汽车照明灯、紫外灯、闪光灯、低压灯、ADSL分离器、交换机、LED家用灯、紫外灯、车用倒车转向蜂呜器、电子喇叭,点火器,电蚊器、空气净化器、消毒器、健身器、电动工俱、仪器仪表、以及各种手机、MP3、MP4、电动剃须刀充电器、正、负离子发生器等等电子电器产品
