产品名称：

RM系列铁氧体磁芯

型号规格：

RM系列铁氧体磁芯

产品类别：

常规产品 -- 电子电器 -- 铁氧体磁性

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

RM系列铁氧体磁芯产品详细说明：

RM系列铁氧体磁芯

序号	规格	图例(FIG)	A	B	C	D	E	F	G	H	I
1	RM4	1	10.75±0.25	5.25±0.1	4.5±0.1	3.8±0.1	8.15±0.2	3.65±0.15	4.55±0.15	9.6±0.2	5.8min
2	RM5	5	14.3±0.3	5.2±0.1	6.6±0.2	4.8±0.1	10.4±0.2	3.25±0.15	4.65±0.15	12.05±0.25	6min
3	RM6	2	17.6±0.3	6.2±0.1	7.9±0.3	6.25±0.15	12.65±0.25	4.25±0.15	5.17±0.15	14.4±0.3	8.4min
4	RM7	3	19.9±0.4	6.7±0.1	7.1±0.15	7.1±0.15	14.75min	4.4±0.2		16.85±0.35	9.3min
5	RM8	5	22.75±0.45	8.2±0.1	10.8±0.2	8.4±0.15	17.3±0.3	5.5±0.15	7.35±0.15	19.1±0.4	9.8min
6	RM8A	4	22.75±0.45	5.75±0.1	10.8±0.2	8.4±0.15	17.3±0.3	3.15±0.15	4.75±0.15	19.1±0.4	9.8min
7	RM10	5	27.8±0.6	9.3±0.15	13.25±0.25	10.65±0.2	21.65±0.45	6.4±0.2	8.35±0.15	24.15±0.55	12.5min
8	RM10A	5	27.85±0.65	6.75±0.1	13.25±0.25	10.7±0.2	21.65±0.45	4.2±0.2	6.3±0.2	24.15±0.55	12.5min
9	RM12	5	36.75±0.75	12.25±0.15	15.85±0.25	12.6±0.2	25.45±0.55	8.55±0.2	10.8±0.15	29.2±0.6	13.4min
10	RM14	5	41.6±0.6	15.05±0.1	18.7±0.3	14.75±0.25	29.5±0.5	10.55±0.2	13.75±0.15	34.15±0.65	17.0min
序号	规格	图例(FIG)	Wt(g/prs)	C1(mm-1)	Ae(mm2)	Le(mm)	Ve(mm3)	Amin(mm2)	TP4±25%(nH/N2)	TP4A±25%(nH/N2)	TP4W±25%(nH/N2)	TPW33±25%(nH/N2)
1	RM4	1	1.8	1.76	13.4	23.8	319.2	11.34	900	1020	1130	1200
2	RM5	5	5.5	1.03	23.25	23.88	555.3	18.1	1650	1770	1950	2050
3	RM6	2	5.7	0.93	34.21	30.98	1060	31.17	2400	2470	2600	2700
4	RM7	3	7.2	0.85	40.01	34.2	1368	39.59	2600	2690	2800	2980
5	RM8	5	12	0.67	60.01	40.3	2419	55.42	3000	3100	3500	3700
6	RM8A	4	9.3	0.51	60.53	30.88	1869	55.42	3600	3700	4160	4380
7	RM10	5	21.2	0.53	89.81	47.94	4306	88.39	4200	4300	4900	5100
8	RM10A	5	16.4	0.46	83.89	38.63	3240	86.93	4800	4800	5500	5800
9	RM12	5	44.3	0.43	141.4	61.34	8675	124.7	5400	5500	6360	6680
10	RM14	5	74.3	0.38	194.6	73.83	14366	170.9	6200	6300	7270	7670

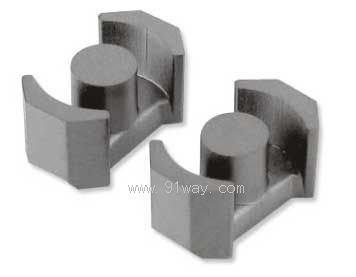

RM系列铁氧体磁芯

RM系列铁氧体磁芯

RM系列铁氧体磁芯（示意图）
