产品名称：

FT系列铁氧体磁芯

型号规格：

FT系列铁氧体磁芯

产品类别：

常规产品 -- 电子电器 -- 铁氧体磁性

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

FT系列铁氧体磁芯产品详细说明：

规格	图例(FIG)	A	B	C	D	E	F	Wt(g/prs)	C1(mm-1)
FT16	1	15.6±0.3	13.4±0.3	7.0±0.2	2.8±0.1	10.0±0.2	7.8±0.2	4.5	2.27
FT19	1	19.5±0.3	14.2±0.3	5.0±0.2	4.0±0.2	12.9min	6.8min	4.5	3.04
FT20.6	1	20.6±0.3	14.1±0.3	4.6±0.2	4.2±0.2	15.7min	7.35min	3.8	4.5
FT21	1	21.3±0.4	15.6±0.3	4.5±0.2	4.4±0.2	15.6±0.3	7.0±0.2	4.9	3.4
FT23	1	23.0±0.5	18.8±0.3	7.0±0.2	4.0±0.1	15.0±0.3	10.8±0.3	9.3	2.29
FT23	1	23.0±0.5	18.8±0.3	14.0±0.2	4.0±0.1	15.0±0.3	10.8±0.3	18.5	1.15
FT25.6	1	25.6±0.5	17.6±0.3	5.2±0.2	5.2±0.15	19.5min	9.0±0.3	6.9	3.68
FT32	1	32.0±0.6	22.8±0.5	7.9±0.2	6.5±0.2	19.1±0.3	9.6±0.3	21.1	1.5
FT23	1	22.8±0.5	25.0±0.5	6.5±0.2	3.2±0.2	7.0±0.4	18.6±0.5	4.5±0.2	21±0.5
FT25	1	24.5±0.5	26.8±0.5	6.5±0.2	3.2±0.2	7.5±0.4	20.4±0.5	4.5±0.2	22.5±0.5
规格	图例(FIG)	Ae(mm2)	Le(mm)	Ve(mm3)	Amin(mm2)	TS5±25%(nH/N2)	TS7±25%(nH/N2)	TS10±30%(nH/N2)	TL13±30%(nH/N2)	TL15±30%(nH/N2)
FT16	1	19.6	44.397	870.2	19.6	3100	4200	5500	7200	8300
FT19	1	16.63	50.588	841.3	15.5	2200	3100	4100	5400	6200
FT20.6	1	11.72	52.755	618.3	10.35	1500	2100	2800	3600	4200
FT21	1	16.05	54.629	876.8	12.83	2000	2800	3700	4800	5500
FT23	1	28	64.167	1796.7	28	3000	4100	5500	7100	8200
FT23	1	56	64.167	3593.4	56	6000	8200	11000	1400	16400
FT25.6	1	17.88	65.794	1176.4	14.82	1900	2600	3400	4400	5100
FT32	1	51.67	77.882	4024.2	50.95	4600	6300	8300	10800	12500
FT23	1	20	2.85	21.05	60.03	1263.7	1900	2950
FT25	1	23	2.95	21.5	63.39	1363	1850	2900

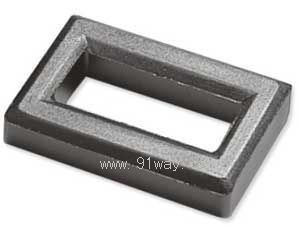

FT系列铁氧体磁芯

FT系列铁氧体磁芯

FT系列铁氧体磁芯（示意图）
