产品名称：

YTDP系列电梯电机

型号规格：

放大图片

产品类别：

南洋电机 -- 电机产品 -- 电梯电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

YTDP系列电梯电机产品详细说明：

YTDP系列电梯电机特点与用途：

电动机具有一套工作绕组，外壳防护等级为IP01,冷却方式为IC01,电动机可制成卧式底脚安装型式或凸缘安装型式，功率有7.5kW～40kW。电动机适用于变频调速电梯，可安装在各种机械减速曳引机上，与国内外各类变频器配套使用，能满足每小时240次频繁起制动的使用工况。

电机性能：

电动机适用于变频调速电梯，可与国内外各类变频装置配套使用，能满足每小时240次频繁起制动的使用工况。
电动机的绝缘等级为F级。
电动机在轴伸带半键情况下，空载时测得的振动速度有效值不超过1.12mm/s。
YTDP系列电梯电机在空载时测得的A计权声压级（Lp）噪声不超过70dB（A）。

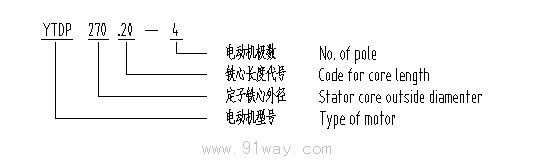

型号说明：

结构简介:

YTDP系列电梯电机具有一套工作绕组。
电动机的外壳防护等级为IP01。
电动机的冷却方式为自扇冷式，符合IC01的规定。
电动机可制成卧式底脚安装型式（IM1002）或凸缘安装型式（IM3002）。
电动机采用滚动轴承。
在电动机副轴伸上，用户可自装旋转编码器；另外，根据用户要求，也可制成其他特殊的轴伸尺寸。

备注:

订货时请注意电动机的型号、功率、额定电压、额定频率、极数、安装结构型式。
对于变频电梯电动机还应注明装何种编码器以及是否要带热敏电阻，带何种热敏电阻等事项。若对电动机功率、额定电压、额定频率、极数等有特殊要求，请在订货时说明。

序号	型号	功率	额定电压	额定频率	极数	额定转速	额定转矩	额定电流	电动机转动惯量	重量
SERIAL No.	TYPE	POWER	RATED VOLTAGE	RATED FREQUENCY	No.OF POLES	RATED SPEED	RATED TORQUE	RATED CURRENT	MOMENT OF INERTIA JM	WEIGHT
		POWER	RATED VOLTAGE	RATED FREQUENCY	No.OF POLES	RATED SPEED	RATED TORQUE	RATED CURRENT	MOMENT OF INERTIA JM	WEIGHT
		(kW)	(V)	(Hz)		(r/min)	(N.m)	(A)	(kg.m2)	(kg)
1	YTDP270.10-4	7.5	360	50	4	1450	49	20	0.06	150
2	YTDP270.15-4	11					72	26	0.09	160
3	YTDP270.15-4	15					100	36	0.09	160
4	YTDP270.20-4	18.5					120	42	0.12	190
5	YTDP335.16-4	22					143	45	0.25	220
6	YTDP335.16-4	25					162	51	0.25	220
7	YTDP335.16-4	30					195	62	0.25	220
8	YTDP270.15-6	7.5			6	960	73	21	0.09	160
9	YTDP270.20-6	11					107	29	0.12	190
10	YTDP270.20-6	12.5					122	33	0.12	190
11	YTDP335.16-6	15					146	35	0.25	220
12	YTDP335.16-6	18.5					180	43	0.25	220
13	YTDP335.18-6	22					215	51	0.28	240
14	YTDP335.22-6	25					244	58	0.35	270

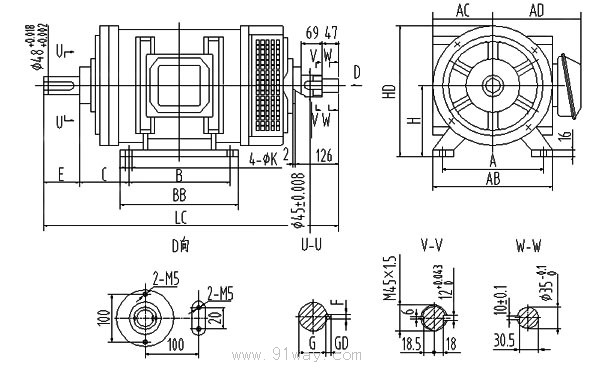

YTDP270型变频调速电梯用三相异步电动机卧式底脚安装型式(IM1002)

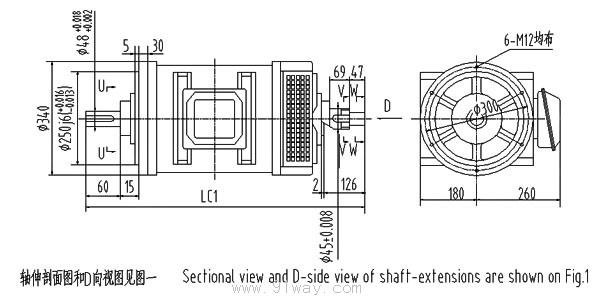

YTDP270型变频调速电梯用三相异步电动机卧式凸缘安装型式(IM3002)

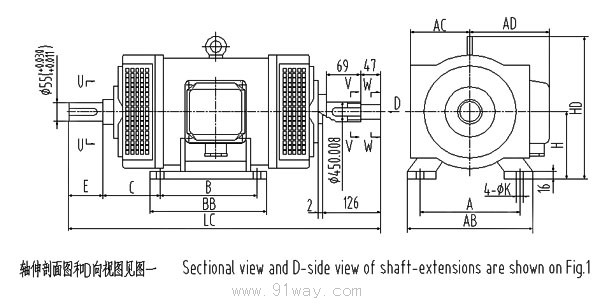

YTDP335型变频调速电梯用三相异步电动机卧式底脚安装型式(IM1002)

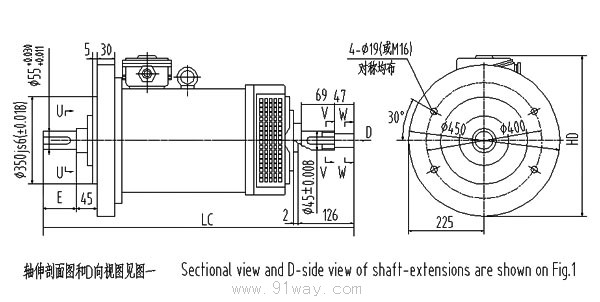

YTDP335型变频调速电梯用三相异步电动机卧式凸缘安装型式（IM3002）

型号	安装尺寸Mounting dimensions								外形尺寸Outline dimensions
TYPE	H	A	B	C	E	F×GD	G	K	AB	AC	AD	BB	HD	LC	LC1
YTDP270.10-4	180	279	241	121	82	14×9	42.5	15	340	180	260	310	360	732	680
YTDP270.15-4
YTDP270.15-6
YTDP270.20-4			279									350		787	735
YTDP270.20-6
YTDP335.16-4	225	356	286	149	110	16×10	49	19	435	220	312	360	530	864
YTDP335.16-6
YTDP335.18-6
YTDP335.22-6

YTDP系列电梯电机

YTDP系列电梯电机（示意图）
