产品名称: YSGb225-400型低转速高转矩辊道用变频电机
型号规格: YSGb225-400型低转速高转矩辊道用变频电机
  放大图片 放大图片
产品类别: 常规产品 -- 电机产品 -- 交流变频电机
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
YSGb225-400型低转速高转矩辊道用变频电机产品详细说明:
YSGb225-400型变频电机特点与用途:

变频调速技术的应用,可以通过灵活地选择电机的极数和频率得到电机的转速,这就为应用于冶金行业的辊道电机省却齿轮减速装置提供了可能。近年来,我们在研究国外新近推出的低转速高转矩变频调速辊道电机的基础上,结合多年来设计制造变频调速电机的经验,对YSG系列辊道用变频调速三相异步电动机进行了延伸,开发了低转速高转矩的YSGb225-400型辊道用变频调速三相异步电动机。
电机的结构设计传承了传统辊道电机的结构特点,又根据变频调速的特点有所创新。选用了高强度结构材料;电机为全封闭表面自然冷却(IC410),机座上的环形散热筋与端盖上的辐射状散热筋,既扩大了电机的散热面积,也增强了电机的结构刚性;对电机的密封、再润滑等也作了充分考虑,电机的防护等级为IP54,也可根据实际使用要求商议提高电机的防护等级至IP55、IP56。因此,电机适合在频繁起制动、正反转、冲击性负载的工况下以及在高温、多粉尘、多水汽的恶劣环境中运行。

YSGb225-400型变频电机性能:

电磁设计充分考虑了变频调速的特点,使之低速输出特性更好、过载转矩更高、运行更平稳。电机的额定电压为380V,额定频率为20Hz;开环控制条件下的恒转矩运行范围为2-20 Hz,恒功率运行范围为20-32 Hz。
电机采用F级绝缘,也可以根据实际使用要求采用H级绝缘。专用的变频电机绝缘系统设计,使电机的绝缘结构具有对变频器输出的高载波频率电压的适应能力;为了防止轴电流,在280及以上机座号电机的非传动侧还安装了接地电刷。
电机过载能力为400%,15s。
表6为YSGb225-400型低转速高转矩辊道用变频电机的基本规格。表6中的数据为20Hz、380V时的设计值,功率值和额定转矩值为S1工作制或等效计算为S1工作制的功率Prms、转矩Trms,供用户选型时参考。当实际需要的电机规格与表6中的数据不符时,可与制造厂联系,设计满足使用要求的电机规格。

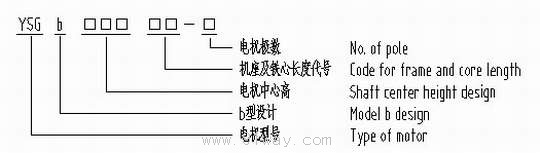

YSGb225-400型变频电机型号说明:
YSGb225-400型低转速高转矩辊道用变频电机型号说明

结构简介:

电动机的外壳防护等级为IP54,根据需要还可制成IP55、IP56。
电动机的冷却方式为IC410(全封闭自然冷却)。
电动机的结构及安装方式为IMB3。当需要采用其它安装方式时,请在订货时说明,另行商议。
YSGb225电动机的接线盒位于电机机座左侧(从轴伸端视之);YSGb250~YSGb400电机的接线盒位于电机机座上方。用户如有特殊要求,请在订货时说明,另行商议。

备注:

样本中所提供的数据仅供用户参考,为了不断采用新技术,表中的数据会有所变动,故在订货前请予联系。
订货时请注明电机的型号、额定功率、负载持续率、动态常数及安装形式。
若对电机极数、电压等级、调速特性、绝缘等级、防护形式及安装尺寸等有特殊要求。请在订货时说明,另行商议。
注:电机型号相对旧版样本有如下改动:
本版样本上的YSGa型,在旧样本上为YSGB型;本版样本上的YSGb型,在旧样本上为YSGA型。请在订货时注意

机座号

安装尺寸

外形尺寸

Frame
Size

     Mounting Dimensions

    Outline Dimensions

H

A

B

C

D

E

GD

F

G

K

AA

AB

AC

BA1

BA2

BB

HA

HD

L

250M

250

406

349

168

75m6

140

12

20

67.5

24

110

510

510

144

312

668

40

650

1000

250L

250

406

450

168

75m6

140

12

20

67.5

24

110

510

510

144

312

668

40

650

1000

280M

280

457

419

190

80m6

140

14

22

71

24

130

565

565

180

208

600

40

720

980

280L

280

457

500

190

80m6

140

14

22

71

24

130

565

565

180

215

740

40

720

1130

315M

315

508

457

216

90m6

170

14

25

81

28

140

640

640

180

180

620

40

790

1060

315L

315

508

560

216

90m6

170

14

25

81

28

140

640

640

180

180

770

40

790

1210

355L

355

610

630

254

110m6

210

16

28

100

36

198

730

730

314

314

880

50

1000

1425

400M

400

686

630

280

120m6

210

18

32

109

36

210

820

820

314

314

900

50

1080

1550

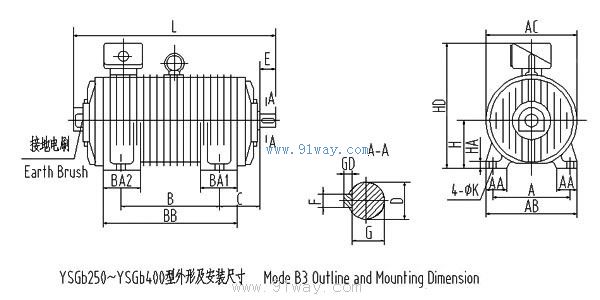

YSGb225-400型低转速高转矩辊道用变频电机安装尺寸

型号

功率

额定转速

额定转矩

额定电流

最大转矩

转动惯量

重量

Type

Prms

Speed

Trms

Current

Tmax

Jrtm

Weight

kW

  r/min

Nm

  A

Nm

kg m2

 kg

YSGb225M2-6

11.4

390

280

24

1120

0.89

500

YSGb250L2-6

18.4

390

450

37

1800

1.75

650

YSGb280L2-6

29.2

390

710

57

2840

3.39

1070

YSGb315M2-8

27.8

295

900

61

3600

6.13

1120

YSGb315L2-8

37.1

295

1200

82

4800

7.75

1390

YSGb355L2-8

54.1

295

1750

109

7000

13.25

2100

YSGb400M2-8

72.8

295

2360

168

9440

13.75

2500


型号

功率

额定
转速

额定
转矩

额定
电流

过载
能力

定额

绝缘
等级.

转动
惯量

重量

Type

Prms

Speed

Trms

Current

Overload

Duty

Insu.cl

Jrtm

Weight

kW

  r/min

Nm

A



 kg m2

 kg

YSGb225M1-6

18.5

985

176.7

38

250%,1min

S1

H

0.72

480

YSGb225M1-6

15

1000

149

33

250%,1min

S2-60min

F

0.72

480

YSGb225M1-6

15

1150

125

35

250%,1min

S1

H

0.72

480

YSGb225M1-8

13

740

168

28

250%,1min

S5-40%

H

0.67

480

YSGb225M2-6

22

989

220

45

350%,1min

S4-60%

H

0.89

525

YSGb225M2-6

30

980

280

56.5

250%,1min

S3-40%

H

0.89

525

YSGb225M2-6

30

1150

249

57

150%,1min

S3-60%

F

0.89

525

YSGb225M2-8

5

150

318

12.5

250%,1min

S9-RMS95%

F

0.84

525

YSGb225M2-8

18.5

740

239

37.5

250%,1min

S5-40%

H

0.84

525

YSGb250M2-8

25

740

322.6

53

250%,1min

S3-40%

H

1.28

735

YSGb280M2-10

37

590

600

83

250%,1min

S3-40%

F

2.44

865

YSGb280L1-4

44

1300

324

81

250%,1min

S2-60min

F

1.71

980

YSGb280L1-6

45

980

434

85

300%,1min

S5-25%

H

2.71

980

YSGb280L1-6

37

1000

354

75

250%,1min

S1

F

2.71

980

YSGb280L1-8

18.8

292

615

*46

250%,1min

S9-RMS70%

F

2.71

980

YSGb280L1-8

37

575

615

*90

250%,1min

S2-60min

F

2.71

980

YSGb280L1-8

26

630

395

65

350%,1min

S3-40%

H

2.71

980

YSGb280L1-8

30

745

385

75

400%,1min

S1

H

2.71

980

YSGb280L1-8

30

630

455

65

320%,1min

S3-40%

H

2.71

980

YSGb280L1-8

11

150

700

26

250%,1min

S9-RMS95%

F

2.71

980

YSGb280L1-8

37

600

589

80

250%,1min

S3-40%

F

2.71

980

YSGb280L2-8

9.1

96

900

*28

250%,1min

S2-60min

F

3.38

1070

YSGb280L2-8

24.2

256

900

**63

250%,1min

S9-RMS85%

F

3.38

1070

YSGb280L2-8

13.6

144

900

31

250%,1min

S1

F

3.38

1070

YSGb280L2-8

27.6

292

900

*68

250%,1min

S1

H

3.38

1070

YSGb280L2-8

29.3

310

902.6

64

250%,1min

S9-RMS95%

F

3.38

1070

YSGb280L2-8

9.1

96

905

25

250%,1min

S2-60min

F

3.38

1070

YSGb280L2-8

45

730

585

105

250%,1min

S5-25%

H

3.38

1070

型号

功率

额定
转速

额定
转矩

额定
电流

过载
能力

定额

绝缘
等级.

转动
惯量

重量

Type

Prms

Speed

Trms

Current

Overload

Duty

Insu.cl

Jrtm

Weight

kW

  r/min

Nm

A



 kg m2

 kg

YSGb280L2-16

14

170

787

70

300%,1min

S9

H

3.93

1140

YSGb315M1-6

55

985

533

105

300%,1min

S5-25%

F

4.04

1050

YSGb315M1-8

33.5

600

533

75

350%,1min

S3-40%

H

4.93

1010

YSGb315M1-8

45

570

751

100

340%,1min

S3-40%

F

4.93

1010

YSGb315M1-8

27.6

292

900

*67

250%,1min

S9-RMS85%

F

4.93

1010

YSGb315M2-6

75

985

722

140

320%,1min

S5-25%

F

4.5

1100

YSGb315M2-6

75

985

722

140

320%,1min

S5-25%

H

4.5

1100

YSGb315M2-6

75

1150

622

145

150%,1min

S3-60%

F

6.12

1100

YSGb315L1-8

55

740

710

122

350%,1min

S3-40%

F

6.83

1300

YSGb315L1-10

63.5

560

1064

145

300%,1min

S3-30%

H

6.83

1300

YSGb315L2-8

39.5

272

1387

86

250%,1min

S9-RMS95%

F

7.75

1390

YSGb315L2-12

16.6

114

1385

***55

250%,1min

S9-RMS75%

F

8.24

1390

YSGb315L2-12

63.5

452

1335

180

250%,1min

S3-30%

H

8.24

1390

YSGb315L2-12

16.6

114

1380

48

250%,1min

S5-40%

F

8.24

1390

YSGb355L1-8

30

205

1394

*70

300%,1min

S9

F

10.77

1810



YSGb225-400型低转速高转矩辊道用变频电机
