JL-8CG导轨型反时限过流继电器分反时限过流继电器和定时限过流继电器，目前是市场上的最新产品。功能在原来一样的原理上，将体积缩小3分之2.极大的方便客户的选型。新型过电流继电器款式新颖，新能卓越。使用方便、直观。实是替换所有过流继电器的最理想产品。
导轨式过电流继电器(以下简称继电器)。采用常规集成电路和数字电路构成，其I-t延时特性符合国家学会IEC255-4标准，同时考虑到国内电磁型(GL型)反时限过电流继电器的互换性，也可以根据实际系统运行要求提供非标准反时限特性的继电器。该系列每个继电器都配备有低超越的速断出口。当与其他类型继电器配合可构成不同类型的保护功能。因此可适用于各种类型的电力设备的继电保护。
目前，我国电力系统35kV以下电压等级的输电系统，保护的装置一般采用不完全星形接线的电流保护，保护多采用过流速断，其中过流保护一般为定时限或反时限，考虑国内继电保护传统习惯，本继电器采用二相式电流保护，过流保护可经选贼反时限或定时限，两相的过流和速断都可以独立整定，过流和速断独立跳闸出口，并具有告警信号输出接点。
工作原理
　　CT二次电流经变换器形成弱电压，反时限起动电流整定，滤波，整流，滤波并自动取出最大故障相电流，送入电平检测形成开放回路，特征量插入回路以形成不同类型的反时限特性曲线，V-F回路送入计时器，当与整定延时一致性，符合电路送出一个脉冲信号至放大器驱动KF反时限出口继电器。速断整定并自动取出最大故障相电流送至积分电平检测器，与预置电平判别后，送出一脉冲信号至放大器驱动KS速断出口继电器。

JL-8CG导轨型反时限过流继电器具有以下特点：
1、无直流辅助电源；
2、完全采用拨盘开关进行整定，方便直观；
3、具有很强的抗干扰能力；
4、不存在原电磁型过流继电器的机械部分发卡现象；

JL-8CG导轨型反时限过流继电器主要参数
产品特性：所有产品符合以下技术参数【除特殊要求产品】
1、返回时间：在切断电路的方法，使继电器断电，继电器返回时间不大于30mS；除断电延时类时间继电器
2、电源电压允许变动范围：电压变动为额定电压0.8至1.1倍，也可宽电源电路；
3、触点容量：继电器输出触点能断开不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W；电压不大于250V的交流电路为50VA。继电器可长期接通5A。
4、功率消耗：额定电压下均不大于5W。
5、环境温度：-10℃~+50℃。
6、介质强度 继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，能承受2000V有效值）交流电压，历时1分钟试验而无绝缘击穿或飞弧现象。 7、绝缘电阻继电器各导电端子连在一起对外露的非金属部分和外壳之间，用开路电压500V的兆欧表测量其绝缘电阻不大于300MΩ。
8、电寿命 继电器触点接点接于规定容量的电路负荷中，电寿命为100000次。
9、抗干扰性能 继电器干扰符合DL478-92《静态继电器保护及安全自动装置通用技术条件》。

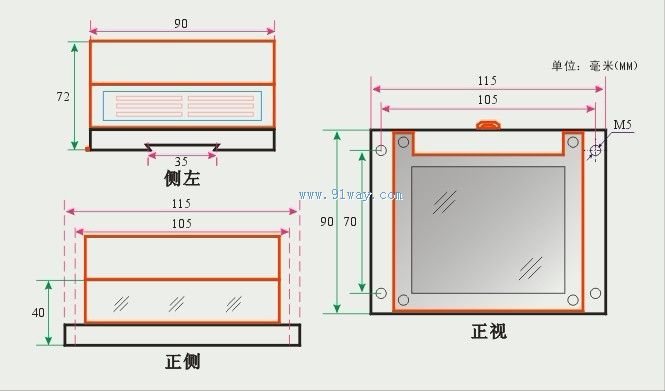

JL-8CG导轨型反时限过流继电器
