产品名称: HGL-10系列静态反时限过流继电器
型号规格: HGL-10系列静态反时限过流继电器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 过流继电器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
HGL-10系列静态反时限过流继电器产品详细说明:

HGL系列静态反时限过流继电器,该继电器应用于电机变压器等设备以及输配电系统的继电保护回路中,尤其适用于无直流设备的厂站,当主设备或输配电系统出现过负荷和短路故障时,该继电器能按预定的时限可靠动作,切除故障部分,同时满足了电力部压缩时间级差反措要求。

2、主要技术参数
过电流整定范围:2-20A,级差为0.1 A。
速断电流倍数:2-12倍。
延时时间整定范围:0.1-999.9S,差为0.1S。
速断延时时间整定范围:0.1-0.9S,级差为0.1S。
触点容量:AC250V,可长期接通5A,闭合触点可分断电流AC≤2A。
功耗:当电流为额定值时,继电器功率消耗不大于5W。

3.反时限延时特性表及曲线计算公式

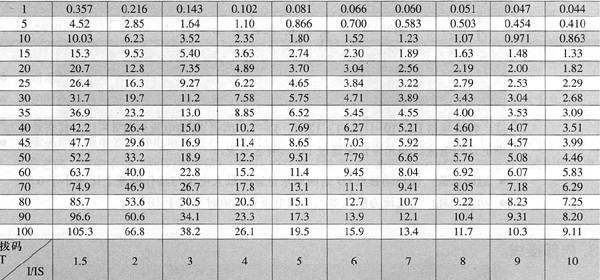

反时限延时特性表(S) HGL系列静态反时限过流继电器

HGL-10系列静态反时限过流继电器技术参数

曲线计算公式:T=K.TS{(1+IS/100I).IS/I]/COS ARC SIN(IS/I)
T:动作时间 TS:拨码设定值 IS:整定电流值 I:输入电流值 K:电路系数0.908
4.端子接线及整定方法

端子接线图

HGL-10系列静态反时限过流继电器接线图

HGL-10系列静态反时限过流继电器

HGL-10系列静态反时限过流继电器
