 产品名称： SL-11,SL-12系列静态过流继电器
型号规格： SL-11,SL-12系列静态过流继电器
  放大图片 放大图片
产品类别： 常规产品 -- 低压电器 -- 过流继电器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
SL-11,SL-12系列静态过流继电器产品详细说明：
型号 额定电流A 额定值 10倍动作电流下的反时限延时时间(s) 速动电流整定值倍数 返回系数 辅助直流电压(V) 交流(测量)回路功耗(VA) (动作电流整定值时) 直流辅助回路功耗 (W) 输出触点形式 触点容量
动作电流整定值 220 V 110 V 48 V 主触点接通(A) 辅助触点接通断开
SL-11/2 2 0.05,0.75 1,1.5,2 0.5-4 2 10 20 ≥0.9 220 110 48 ≤0.1 20 10 5 一副动合主触点 5
SL-11/4 4 1,1.5, 2,3,4
SL-11/12 12 3,4,5,6, 9,12
SL-12/2 2 0.05,0.75 1,1.5,2 1-6
SL-12/4 4 1,1.5, 2,3,4
SL-12/12 12 3,4,5,6, 9,12

型号 额定电流A 额定值 10倍动作电流下的反时限延时时间(s) 速动电流整定值倍数 返回系数 辅助直流电压(V) 交流(测量)回路功耗(VA) (动作电流整定值时) 直流辅助回路功耗 (W) 输出触点形式 触点容量
动作电流整定值 220 V 110 V 48 V 主触点接通(A) 辅助触点接通断开
SL-13/2 2 0.05,0.75 1,1.5,2 0.5-4 2 10 20 ≥0.9 220 110 48 ≤0.1 20 10 5 一副动合主触点一副转换辅助触点 5
SL-13/4 4 1,1.5, 2,3,4
SL-13/12 12 3,4,5,6, 9,12
SL-14/2 2 0.05,0.75 1,1.5,2 1-6
SL-14/4 4 1,1.5, 2,3,4
SL-14/12 12 3,4,5,6, 9,12

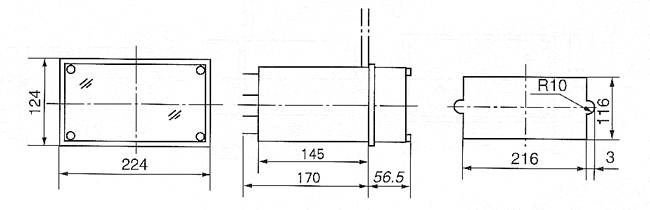

4.安装尺寸：

SL-11,SL-12系列静态过流继电器安装尺寸

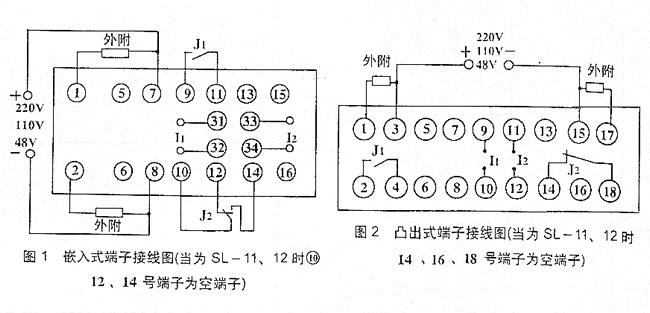

5.SL-11,SL-12系列静态过流继电器接线图：

SL-11,SL-12系列静态过流继电器接点图

SL-11,SL-12系列静态过流继电器

SL-11,SL-12系列静态过流继电器
SL-11,SL-12系列静态过流继电器（示意图）
