概述 |

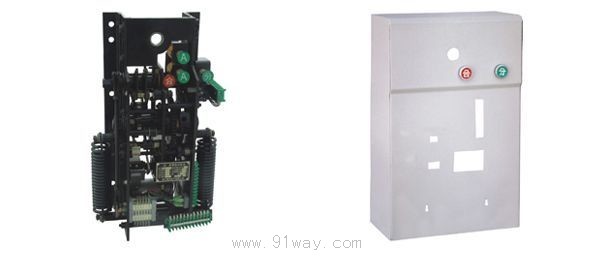

CT19B型弹簧操动机构可供操动各类固定式开关柜中ZN28型系列高压真空断路器及其合闸功与之相当的其他类型的真空断路器之用，其性能符合GB 1984《交流高压断路器》和本产品《技术条件》的要求，各项指标达到和超过“IEC”标准。
机构合闸弹簧的储能方式有电动机储能和手动储能两种；分闸操作有分闸电磁铁、过电流脱扣电磁铁及手动按钮操作三种；合闸操作有合闸电磁铁及手动按钮操作两种。 | |
| 机构的规格及匹配之主要部件如下表： |
| 规 格 |
重量
(kg) |
体积 宽*宽*深
(mm) |
电动机输入功率
(w) |
合闸弹簧
(mm) |
匹配真空断路器开断电流
(KA) |
| CT19B-Ⅰ |
38 |
530*370*170 |
70 |
Φ7.5 |
20 |
| CT19B-Ⅱ |
38 |
530*370*170 |
70 |
Φ8 |
31.5 |
| CT19B-Ⅲ |
38 |
530*370*170 |
120 |
Φ8+Φ4 |
40 | |
|
主要技术参数 |
|
2、合分闸电磁铁采用螺管式电磁铁，其技术参数见下表： |
|
额定工作电压(V) |
~110 |
~220 |
~380 |
-48 |
-110合 |
-110分 |
-220合 |
-220分 |
|
额定工作电流(A) |
4.3 |
3.8 |
|
3.3 |
2.3 |
4 |
1.16 |
2 |
|
额定电功率(W) |
< 437 |
< 836 |
|
< 158 |
< 253 |
< 440 |
< 255 |
< 440 |
|
20℃时线圈电阻值(Ω) |
8.5+-0.5 |
19.2+-3 |
|
15+-0.75 |
47+-2.8 |
27.5+-1.7 |
190+-11 |
106+-7 |
|
正常合闸工作电压范围 |
85%~110~额定工作电压 |
|
正常分闸工作电压范围 |
65%~120%额定工作电压可靠分闸，小于30%额定工作电压时不得分闸。 | |
3、机构输出轴工作转动角为50-55度。
4、脱扣的组合及代号：110、100、111、114、1114、1134、400 |
|

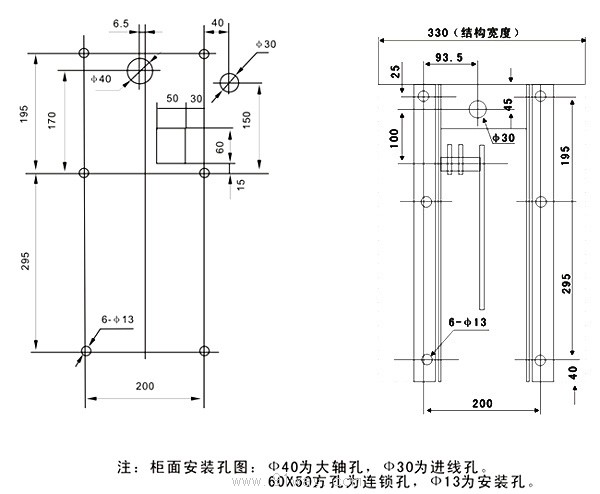

安装位置示意图
|
|
|
| 注：用户如有特殊要求，可协商后确定。 |
