产品名称: ZW8G-12高原型永磁式带遥控户外高压真空断路器
型号规格: ZW8G-12高原型永磁式带遥控户外高压真空断路器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户外真空断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)

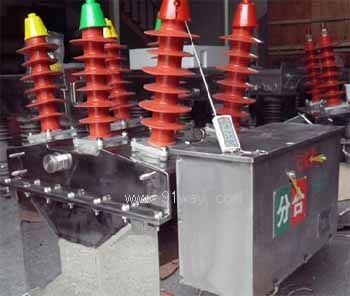

ZW8G-12高原型永磁式带遥控户外高压真空断路器产品详细说明:
ZW8G-12高原型永磁式带遥控用于交流50Hz、电压10-12kV的三相电力系统,作为分断、关合负荷电流之用,它具有过载及短路保护功能,还可根据用户需要配

装浪涌电流延时保护器和加装避雷器或隔离开关即断路器与隔离开关组合等。

ZW8G-12高原型永磁式带遥控户外高压真空断路器主要技术参数

序号 项目 单位 数据
1额定电压 KV 12
2 额定绝缘水平 1min工额耐压 干试 42 湿试 34 雷电冲击耐压(峰值) 75
3 额定绝缘水平 A 630;400;200
4 额定短路开断电流 kA 20;16;12.5
5 额定操作顺序 分-0.3s合分-180s-合分
6 额定短路开断次数 次 30
7 额定短路关合电流(峰值) kA 50
8 额定峰值耐受电流
9 额定短时耐受电流 20
10 额定短路持续电流 s 4
11 分闸时间(分励脱扣) 最高操作电压 MS 15~50  额定操作电压 最低操作电压 30~60
12 合闸时间 25~50
13 全开断时时间 ≤100
14 燃弧时间 ≤20
15 机械寿命 次 10000
16 合闸功 J 70
17 储能电机机额定输入功率 W ≤250
18 额定操作电压及辅助回路额定电压 V DC220、110、24  AC220、110、24
19 额定电压下储能时间 s < 10
20 过电流脱扣器 额定电流 A 5  脱扣电流准确度 % ±10

ZW8G-12高原型永磁式带遥控户外高压真空断路器
