产品名称: VKP-24-2500-31.5型高压真空断路器
型号规格: VKP-24-2500-31.5型高压真空断路器

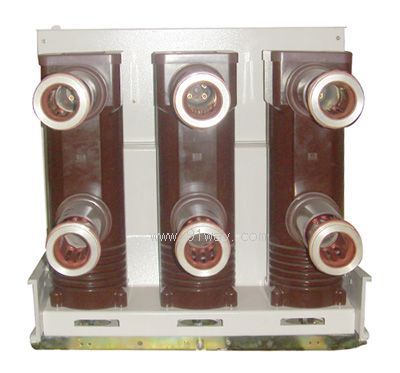

  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户内真空断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
VKP-24-2500-31.5型高压真空断路器产品详细说明:

VKP-24/2500-31.5型户内交流高压真空断路器的使用环境条件额定参数、设计结构及技术要求,检验与试验、标识、包装、运输与储存。

引用标准
GB/T11022-1999 《高压开关设备和控制设备标准的共用技术要求》
GB1984-2003 《高压交流断路器》
GB/T3309-1989 《高压开关设备在常温下的机械试验》
DL/T402-1999 《交流高压断路器订货技术条件》
JB/T8738-1998 《3.6~40.5KV交流高压开关设备用真空灭弧室》
JB3855-1996 《3.6~40.5KV户内交流高压真空断路器》

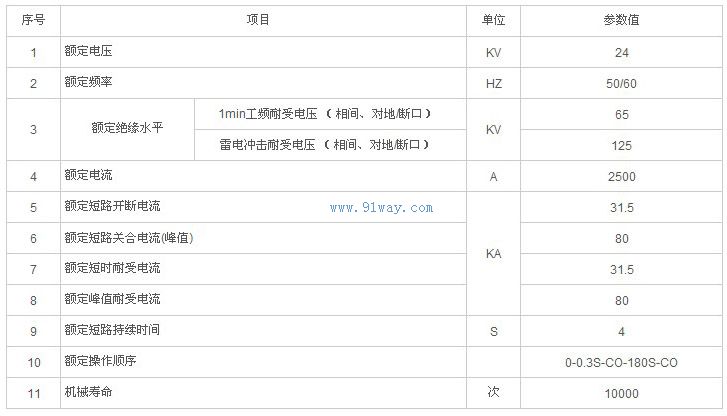

VKP-24-2500-31.5型高压真空断路器额定参数(表1)

VKP-24-2500-31.5型高压真空断路器技术参数

使用环境条件
1 环境温度
最高温度:+40℃;
最低温度:-15℃;
日平均温度值不超过+35℃。
2 环境湿度
相对湿度:日平均值≤95%,月平均值≤90%;
水蒸气压:日平均值≤2.2KPa,月平均值≤1.8KPa。
3 设备安装场所海拔高度不超过1000米。
4 无易燃易爆及化学腐蚀和剧烈振动的场所;
5 在二次系统中感应的电磁干扰的幅值不超过1.6KV
设计、结构及技术要求
真空灭弧室:结构尺寸按技术要求,技术参数符合JB/T8738-1998《3.6~40.5KV交流高压开关设备用真空灭弧室》。
操作机构:弹簧储能式操作机构,具有手动和电动合、分闸操作功能。
机构带有防跳跃装置,脱扣装置、操作次数记录器及分合指示装置,可配过流脱扣装置、失压脱扣装置。

机构技术参数

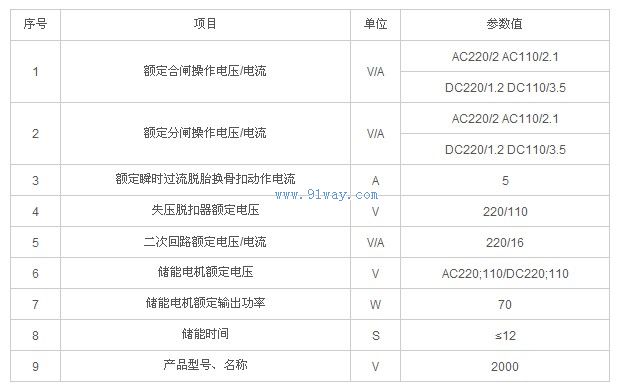

VKP-24-2500-31.5型高压真空断路器机构参数

储能操作:当操作电压在85%-110%额定电压时,应保证断路器正常储能。
脱扣操作:其可靠动作电压应为65%-120%额定电压值,低于30%额定电压值时脱扣器不应吸合动作。
手动储能机构用的储能手柄应不大于150MM。
固定式断路器的框架上应设有不大于M12的接地螺纹,并标以接地符号。
手车式断路器的底盘车与断路器的操作机构之间应有可靠的机械联锁。
断路器装配调整应符合下表的参数要求。

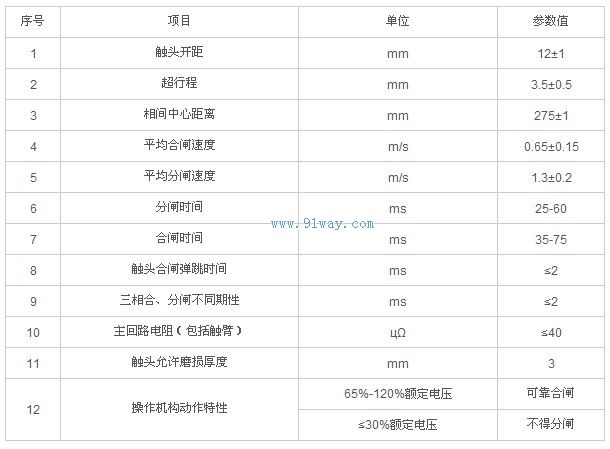

VKP-24-2500-31.5型高压真空断路器触头参数

试验内容、方式和检验规则
试验包括型式试验和出厂试验
型式试验

VKP-24-2500-31.5型高压真空断路器
