CVR1-12型户内侧装式高压真空断路器产品详细说明：

CVR1-12型户内侧装式高压真空断路器是为了满足供电部门要求开发的全新布置结构形式产品，其宽度仅为380mm，与隔离开关配套安装于800mm宽固定柜、环网柜中，可用于工矿企业大型设备现场控制和保护、变电站开闭所等场所。
断路器额定电流：630A、1250A

项目		单位	数据
型号			CV1	CVR1
额定电压Ur		kV	12
额定绝缘水平	1min工频耐压Ud(有效值) 断口、相间、对地	kV	42
	雷电冲击耐受电压Up（峰值） 断口、相间、对地	kV	75
额定频率fr		Hz	50
额定电流Ir		A	630, 1250, 1600, 2000, 2500, 3150, 4000	630, 1250
额定短路开断电流Isc（有效值）		kA	25, 31.5, 40, 50	25, 31.5
额定峰值耐受电流Ip		kA	63, 80, 100, 125	63, 80
额定短路关合电流		kA	63, 80, 100, 125	63, 80
额定短时耐受电流Ik（有效值）		kA	25, 31.5, 40, 50	25, 31.5
额定短路持续时间tk		s	4
额定背对背电容器组开断电流Ibb (有效值)		A	400
额定背对背电容器组关合涌流Ibi(峰值)		kA	20（频率4250Hz）
额定电缆充电开断电流Ic(有效值)		A	25
额定操作顺序			自动重合闸：O—0.3s－CO－180s－CO
			非自动重合闸：O—180s－CO－180s－CO
合闸和分闸装置额定电源电压Uop		V	AC：110, 220；DC：110, 220
辅助回路额定电源电压Ua		V	AC：110, 220；DC：110, 220
机械寿命		次	1250-31.5及以下：20000	10000
			1250-31.5以上：10000
分级：机械寿命/电寿命/容性电流开断			M2/E2/C2

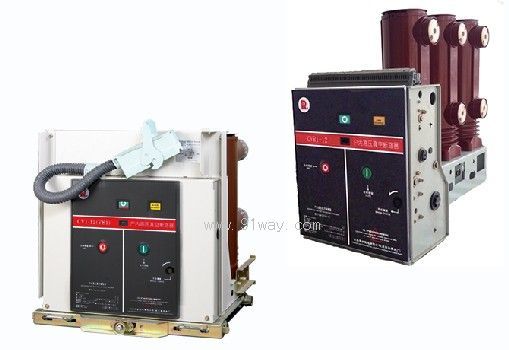

CVR1-12型户内侧装式高压真空断路器
