MZZ6-12户内交流高压真空断路器产品详细说明：

MZZ6-12户内交流高压真空断路器，适用于三相交流50Hz， 额定电压为7.2kV～12kV的电力系统中。广泛使用在投切各种不同性质的负荷及频繁操作的场合，对工矿、企业、发电厂及变电站的电气设备起到保护和控制之用。其即可配用KYN28A-12(GZS1)等中置手车式开关柜，也可配于XGN-□固定式开关柜。　　

MZZ6-12户内交流高压真空断路器符合国家标准GB1984《交流高压断路器》、JB3855《3.6～40.5KV户内交流高压真空断路器》和IEC60056《交流高压断路器》标准。满足DL/T403《10～35KV户内高压真空断路器订货技术条件》。

结构特点：

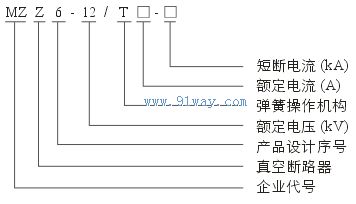

型号含义

环境条件
海拔高度：
不超过1000m；

环境温度：
最高温度+40℃，最低温度-15℃(允许-30℃时储运)

环境湿度：
日平均相对湿度：≤95%
月平均相对湿度：≤90%
日平均饱和蒸发压：≤2.2×KPa
月平均饱和蒸发压：≤1.8×KPa

主要电气参数
1、MZZ6-12真空断路器主要技术参数

名称		单位	数据
额定电压		Kv	12	12	12	12	12
额定频率		HZ	50	50	50	50	50
额定电流		A	630、1250	630、1250	630、1250、1600	1250、1600、2000	2000、2500、3150
额定绝缘水平	1min工频耐压	KV	42	42	42	42	42
	额定雷电冲击耐压		75	75	75	75	75
额定短路开断电流		KA	16	20	25	31.5	40
额定短路关合电流（峰值）			40	50	63	80	100
额定(峰值)耐受电流			40	50	63	80	100
额定短路耐受电流			16	20	25	31.5	40
额定短路开断电流开断次数			50	50	50	50	30
额定短路持续时间		秒	4	4	4	4	4
二次回路工频耐受电压(1min)		V	2000	2000	2000	2000	2000
额定操作顺序			O-t-CO-t1-Co
机械寿命			30000	30000	30000	30000	10000

*16KA，20KA，25KA，31.5KA：t1=180s; 40kA：t=180s、t1=180s

3、MZZ6-12真空断路器机械特性参数

名称		单位	数据
触头开距		mm	11±1	11±1	11±1	11±1	11±1
超行程		mm	3±0.5	3±0.5	3±0.5	3±0.5	3±0.5
三相分、合闸不同期性		ms	<=2	<=2	<=2	<=2	<=2
合闸触头弹跳时间		ms	<=2	<=2	<=2	<=2	<=2
相距中心距			210±1.5	210±1.5	210±1.5	210±1.5	210±1.5
合闸触头接距压力		N	16KA	20KA	25KA	31.5KA	40KA
			200±200	2400±200	2400±200	3100±200	4250±250
平均分闸速度		ms	1.1±0.2
平均合闸速度		m/s	0.6±0.2
分闸时间，当操作电压为	最高	ms	≤50
	额定		≤60
	最低		≤60
合闸时间		ms	≤100
动、静触头轻浮积允许磨损厚度		mm	3
主导电回路电阻		μΩ	630A 1250A 1600-2000A 2500-3150A 4000A		≤50μΩ ≤45μΩ ≤35μΩ ≤25μΩ ≤20μΩ
储能电机额定功率		W	70(40KA 100W)
储能时间		s	<10

4、分、合闸线圈技术数据

	分闸线圈	合闸线圈	备 注
额定操作电压(V)	DC220,DC110;AC220,AC110	DC220,DC110;AC220,AC110	分闸线圈在小于 30%额定操作电 压时，不得分闸
线圈功率(W)	245	245
正常工作电压范围	65%～120%额定电压	85%～110%额定电压

外形安装尺寸

MZZ6-12户内交流高压真空断路器
