CT17-40.5型弹簧操动机构产品详细说明：

CT17-40.5型弹簧操动机构可供操作40.5kV系列真空断路器及合闸功与相当的SF6。断路器、少油断路器等使用。产品性能符合GB1984-89《交流高压断路器》标准和产品技术条件的要求。
　　
CT17-40.5型弹簧操动机构同时具有电动储能和手动储能两种。合闸操作有合闸电磁铁和手动按钮操作两种。分闸操作有分闸电磁铁、过电流脱扣电磁铁及手动按钮操作三种。还可慢分慢合。输出轴在后下方，机构既可正装，又可倒装。还可任意方向安装。为不同断路器提供各种不同的参数，连接配合十分方便。
　　
该机构是在CT17型弹簧操动机构的基础上，广泛吸收国内外同类先进产品的优点，结合实际情况，克服了目前同类机构的不足，以最新的构思设计而成。该机构原理先进，储能效率高。噪音小，运行平稳；结构紧凑，合闸功大，体积小，重量轻，寿命长。

主要技术参数:

序号	项目		单位	技术数据
1	合闸功			用于40.5KV/20KV、25KV、31.5KV、40KV
			J	350～500
2	储 能 电 机	型号		永磁直流电机ZYJ220-66、ZYJ110-66
		额定工作电压/电流		1.6 　　　　3.2
		额定输出功率	W	160
		储能时间	S	≤15
		工作电压范围		85～110%额定电压
3	合 分 闸 电 磁 铁	额定工作电压	V	～110V　～220V　～380V　-220V　-110V
		额定工作电流（短时）	A	5.6　4.5　2.1　2.3　4.5
		20℃时线圈电阻	Ω	60±0.3　23±1.5　80±4　96±5.4　23±1.35
		工作电压范围		合闸电磁铁85～`110%；分闸电磁铁65～120%，小于30%连续3次不能分闸
4	辅 助 开 关	型号		F11-12III/L
		常开触点数	对	6
		常闭触点数	对	6
		额定开断关合电流	A	AC12.5A；DC220V 4A，DC110V 8A
5	机构输出轴工作转角		度	40～50
6	机构寿命次数		次	10000
7	配断路器合闸时间		S	0.030～0.060
	配断路器分闸时间		S	0.015～0.050
8	一次重合闸无电流间隙时间		S	0.3
9	二次回路1min工作频耐压		V	2000
10	机构重量		KG	39
11	过电流脱扣电磁铁额定电流		A	1.3，　5，　7.5，　10

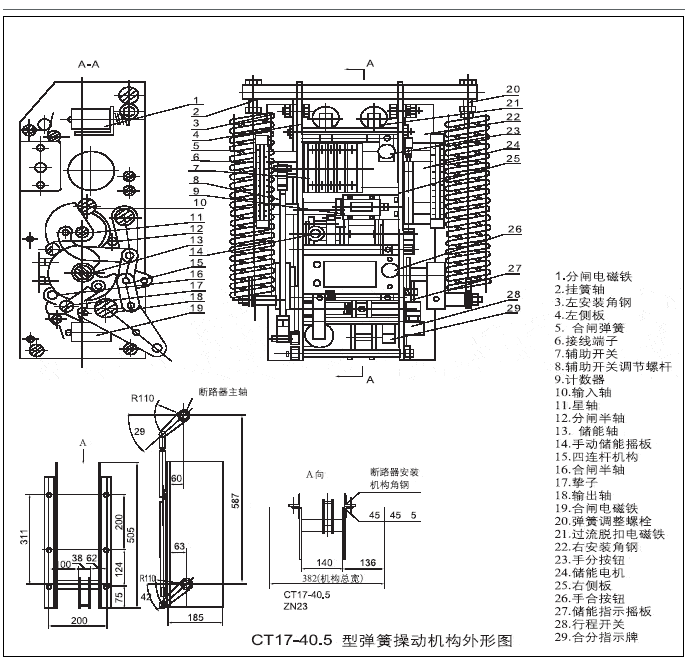

CT17-40.5型弹簧操动机构
