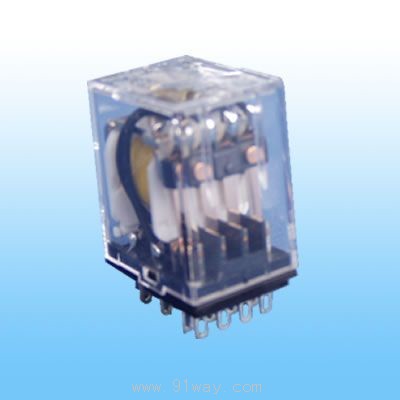

HH5X系列小型控制继电器产品详细说明：

HH5系列小型控制继电器是引进日本富士电机株式会社全套专有制造技术生产的高可靠性继电器，具有体积小、重量轻，开闭容量大、可靠性高、寿命长等特点，适用于交流50Hz或60Hz，电压至240V，直流电压至110V的控制电路，供电子设备、通讯设备、电子计算机控制设备、自动化控制装置等动作切换电路及扩大控制范围之用。产品符合GB14048标准以及IEC255，IEC947和日本JIS标准。

型号	HH5
分类	小型控制继电器
规格品种	基型、磁保持型、 带指示灯、带浪涌抑制
触点形式	2c,3c,4c
额定负载	5A/3A 220VAC/24VDC     (阻性负载Res.load￡)
电寿命(AC-12)	5×105
安装方式	插拔式、印制板式、法兰式、螺钉式
特点	体积小，容量大，寿命长，多种安装方式，产品符合国际标准
产品认证	UL CE TUV CCC

规格品种

型式	继电器型号				约定发热电流	额定电压(Us)
	插拔式	印制板焊装式	法兰式	螺钉固定式
基型	HH52P	HH52B	HH52S	HH52E	5A	AC6,12,24,48,110, 220V 50/60Hz DC6,12,24,48,110V
	HH53P	HH53B	HH53S	HH53E
	HH54P	HH54B	HH54S	HH54E	3A
带动作指示灯	HH52P-L	HH52B-L		HH52E-L	5A	AC24,48,110,220    50/60Hz DC24,48,110V
	HH53P-L	HH53B-L		HH53E-L
	HH54P-L	HH54B-L		HH54E-L	3A
带浪涌抑制回路	HH52P-F	HH52B-F	HH52S-F	HH52E-F	5A	DC24,48,110V
	HH53P-F	HH53B-F	HH53S-F	HH53E-F
	HH54P-F	HH54B-F	HH54S-F	HH54E-F	3A
带浪涌抑制回路及动作指示灯	HH52P-FL	HH52B-FL		HH52E-FL	5A	DC24,48,110V
	HH53P-FL	HH53B-FL		HH53E-FL
	HH54P-FL	HH54B-FL		HH54E-FL	3A
磁保持型	HH52P-R	HH52B-R	HH52S-R		3A	AC6,12,24,48,110V     50/60Hz DC6,12,24,48V

HH5X系列小型控制继电器技术数据

型号		HH52、53	HH54	HH52□-R
额定绝缘电压		250V
动作电压		AC：<80%Us          DC：<75%Us
释放电压		AC：>30%Us          DC：>10%Us		>75%Us
最大通电电压		110%Us
动作时间		<20ms		<30ms
释放时间		<20ms		<30ms
约定发热电流		5A	3A
额定负载	AC-12 AC-15 DC-12 DC-13	220V5A    220V1A    110V0.5A 110V0.2A	220V3A    220V0.3A 110V0.5A 110V0.2A
最大工作电压		AC250V              DC125V
额定功耗		AC:1.9VA(50Hz)      1.7VA(60Hz) DC:1.2W		动作端1VA/1.2W 复位端0.4VA/0.5W
接触电阻		<50mΩ（初始值）
绝缘电阻		>100MΩ
开闭频率		≤30cpm
工频耐压		同组触点间:AC1000V  1min 电气回路间:AC2000V  1min
环境温度		-10至+40℃
振动		10-50Hz 1min (6G) 6G(1.0mm DA.10 to 50) 振动稳定性及振动强度
冲击		200m/s2(20G) 20G 11±1ms 1/2 sine wave 冲击稳定性
		1000m/s2(100G) 100G 11±1ms 1/2 sine wave 冲击强度
机械寿命		5×107
产品重量		33g

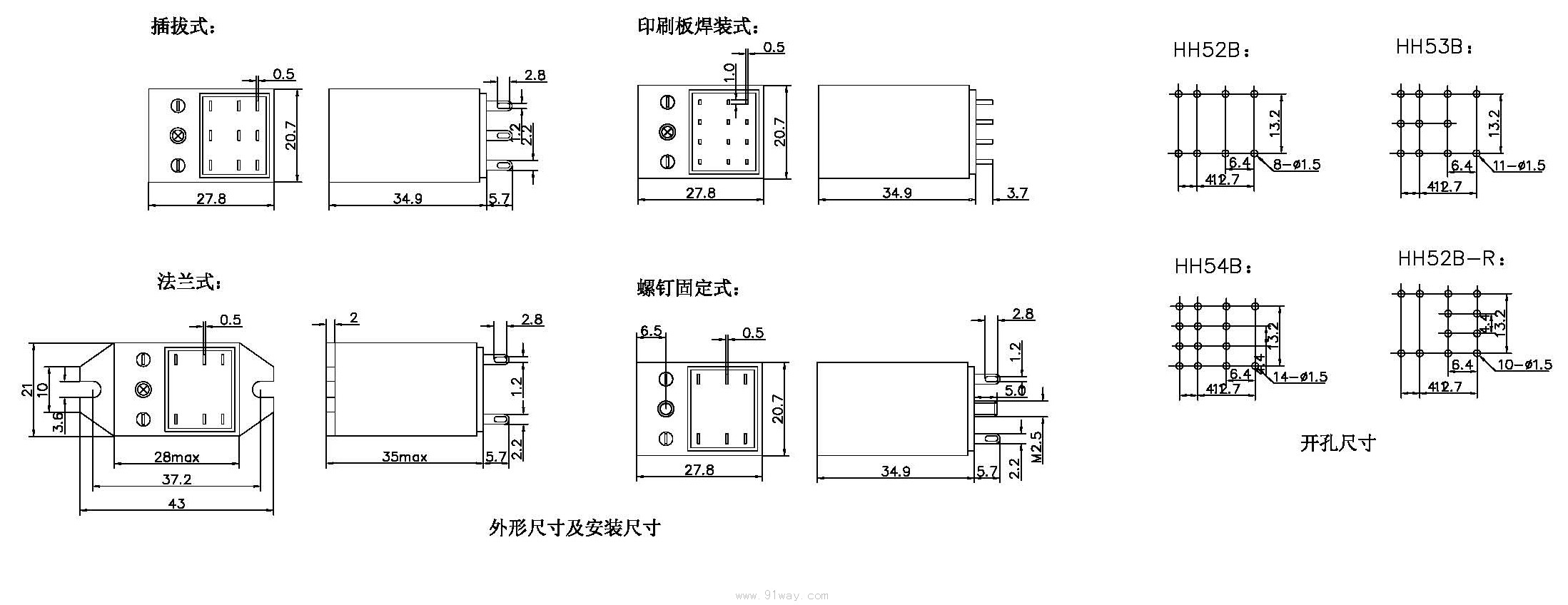

外形尺寸及安装尺寸：


HH5X系列小型控制继电器
