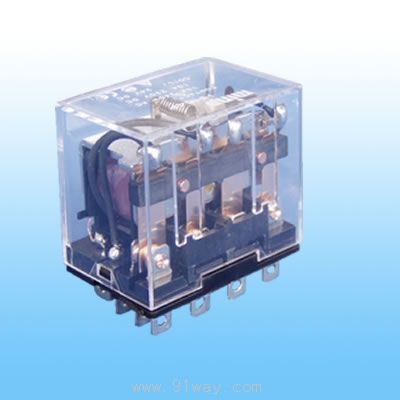

HH6X系列小型功率继电器产品详细说明：

HH6系列小型功率继电器具有体积小、重量轻、可靠性高、开闭容量大、寿命长、耐高温、耐潮湿的特点，适用于交流50Hz或60Hz，电压至240V，直流电压至110V，电流至15A的电路，供空调、汽车和工业自动化控制装置等作信号传递及执行元件。产品符合GB14048标准以及IEC255，IEC947和日本JIS标准。

型号	HH6
分类	小型功率继电器
规格品种	基型、带指示灯、带浪涌抑制
触点形式	1c,2c,3c,4c
额定负载	15A/10A 220VAC/24VDC    (阻性负载Res.load)
电寿命(AC-12)	2×105
安装方式	插拔式、印制板式、法兰式
特点	体积小，容量大，寿命长，多种安装方式，产品符合国际标准
产品认证	UL(HH62)   CE   TUV     CCC

HH6X系列小型功率继电器规格品种

型式	继电器型号				触点数量	额定电压(Us)
	插拔式	印制板焊装式	法兰式	螺钉固定式
基型	HH61P	HH61B	HH61S	——	1转换	AC6,12,24,48,110,220V   50/60Hz DC6,12,24,48,110V
	HH62P	HH62B	HH62S	HH62E	2转换
	HH63P	HH63B	——	——	3转换
	HH64P	HH64B	HH64S	——	4转换
带动作指示灯	HH61P-L	HH61B-L	——	——	1转换	AC6,12,24,48,110,220V   50/60Hz DC24,48,110V
	HH62P-L	HH62B-L	——	HH62E-L	2转换
	HH63P-L	HH63B-L	——	——	3转换
	HH64P-L	HH64B-L	——	——	4转换
带浪涌抑制回路	HH61P-F	HH61P-F	HH61S-F	——	1转换	DC24,48,110V
	HH62P-F	HH62P-F	HH62S-F	HH62E-F	2转换
	HH63P-F	HH63P-F	——	——	3转换	DC12,24,48,110V
	HH64P-F	HH64P-F	HH64S-F	——	4转换
带浪涌抑制回路及动作指示灯	HH61P-FL	HH61P-FL	——	——	1转换	DC24,48,110V
	HH62P-FL	HH62P-FL	——	HH62E-FL	2转换
	HH63P-FL	HH63P-FL	——	——	3转换	DC24,48,110V
	HH64P-FL	HH64P-FL	——	——	4转换

HH6X系列小型功率继电器技术数据

型号		HH61	HH62	HH63	HH64
额定绝缘电压		250V
动作电压		AC：<80%Us		AC：<80%Us
		DC：<75%Us		DC：<80%Us
释放电压		AC：>30%Us DC：>10%Us
最大通电电压		110%Us
动作时间		<20ms
释放时间		<20ms
约定发热电流		15A	10A
额定负载	AC-12 AC-15 DC-12 DC-13	220V10A    220V3A    110V0.5A 110V0.3A
额定功耗		AC:1.8VA DC:1.2W		AC 2.5VA DC 1.8W	AC 3VA DC 1.8W
接触电阻		<50mΩ（初始值）
绝缘电阻		>100MΩ
开闭频率		≤30cpm
工频耐压		同组触点间:AC1000V  1min 电气回路间:AC2000V  1min
环境温度		-25至+55℃
振动		10-50Hz 1.0mm 振动稳定性
冲击		200m/s2 冲击稳定性
机械寿命		5×107
电寿命		2×105
