JZG2系列小型功率继电器产品详细说明：

JZG2系列小型功率继电器是在消化吸收国外先进技术的基础上研制开发的一种新型通用继电器，具有结构设计合理、体积小、容量大、耐压性好、工作可靠、寿命长、安装使用方便等特点，适用于交流50/60Hz，电压至220V或直流电压至110V，额定电流为5A或10A的电气回路，可广泛用于各种工业自动化控制场合。作接通或分断电路之用。产品符合GB14048标准以及IEC255、IEC947和日本JIS标准。

型号	JZG2
分类	小型功率继电器
规格品种	基型、高灵敏、带指示灯、带浪涌抑制
触点形式	1a,1c,2a,2c
额定负载	10A/5A 220VAC/24VDC   (阻性负载Res.load)
电寿命(AC-12)	1×105
安装方式	插拔式、印制板式
特点	绝缘距离大，线圈触点间耐压高
产品认证	UL申请中    CCC申请中

JZG2系列小型功率继电器规格品种

型式		继电器型号				额定电压Us
		1常开	1转换	2常开	2转换
印制板焊装式	基型	JZG2-10/B	JZG2-1/B	JZG2-20/B	JZG2-2/B	AC12,24,110,220V DC5,6,12,24,48,     110V
	高灵敏型	JZG2-10H/B	JZG2-1H/B	JZG2-20H/B	JZG2-2H/B	DC5,6,12,24,48V
插拔式	基型	——	JZG2-1/P	——	JZG2-2/P	AC12,24,110,220V DC5,6,12,24,48,     110V
	带动作指示灯	——	JZG2-1L/P	——	JZG2-2L/P
	带浪涌抑制回路	——	JZG2-1F/P	——	JZG2-2F/P	DC5,6,12,24,48V
	带动作指示灯及 带浪涌抑制回路	——	JZG2-1FL/P	——	JZG2-2FL/P
法兰式	基型	JZG2-10/S	JZG2-1/S	——	——	AC12,24,110,220V DC5,6,12,24,48,     110V

技术参数

触点数量	1常开，1转换	2常开，2转换
接触电阻	30mΩ	50mΩ
动作电压	AC：80%Us DC：70%Us
释放电压	AC：30%Us DC：10%Us
最大通电电压	110%Us
动作时间	15ms
释放时间	AC:15ms   DC:5ms (带浪涌抑制回路 circuit:20ms)
额定功耗	AC:0.9VA DC:0.53W
开闭频率	≤30 cpm
绝缘电阻	100MΩ
工频耐压	线圈与触点间：AC2500V 1min 触点极间：AC2500V 1min 同组触点间：AC1000V 1min
振动	10-55Hz，1.5mm 振动强度和振动稳定性
冲击	200m/s2(20G)励磁 ，100m/s2(10G)非励磁 冲击稳定性 1000m/s2(100G) 冲击强度
环境温度	-40至+70℃
机械寿命	1×107
电寿命	1×105
产品重量	17g

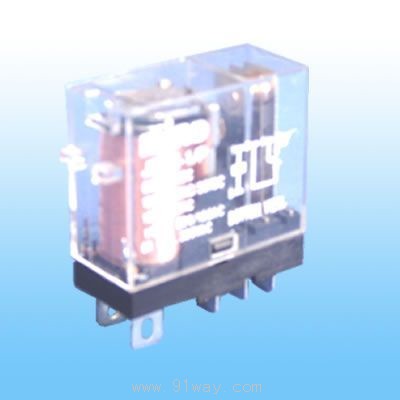

JZG2系列小型功率继电器
