JZ11系列中间继电器产品详细说明：

适用范围
JZ11系列中间继电器适用于交流50Hz或60Hz、电压至500伏及以下，直流电压400伏及以下的控制电路中，用来增加信号大小及数量。

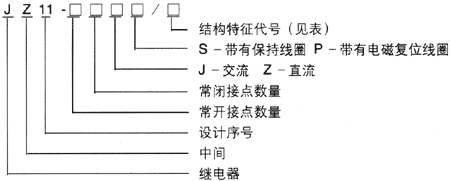

JZ11系列中间继电器型号及其含义



表1



适用范围

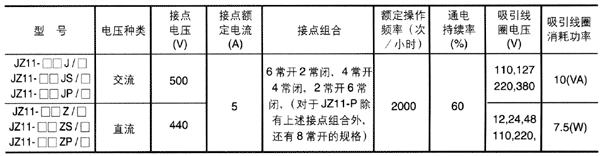

表2　JZ11系列中间继电器型号规格技术数据


　
注：1.继电器的吸引线圈应能在85 ~ 105%额定电压的范围内可靠工作；
　　2.继电器的吸合和释放的固有时间不大于0.05秒；
　　3. JZ11-P型继电器仅适用于反复短时工作制（持续通时时间最大为6分钟）。

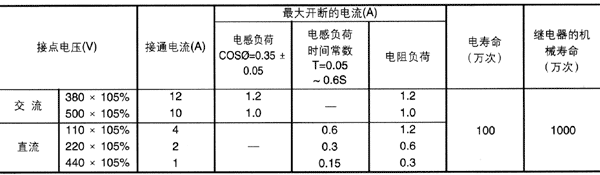

表3　　JZ11系列中间继电器接点的最大接通与开断能力



表4　JZ11系列中间继电器接点的电寿命



外形及安装尺寸

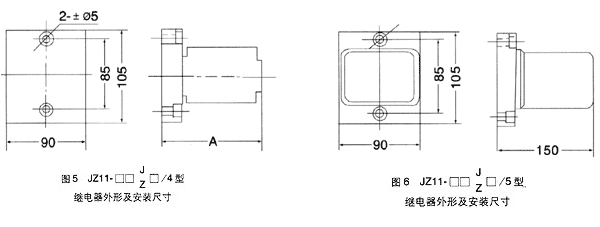

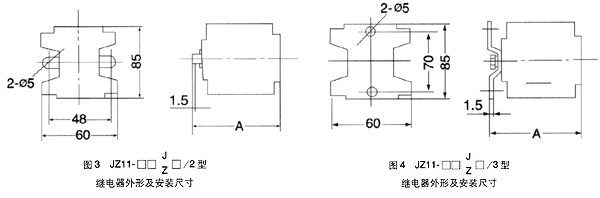

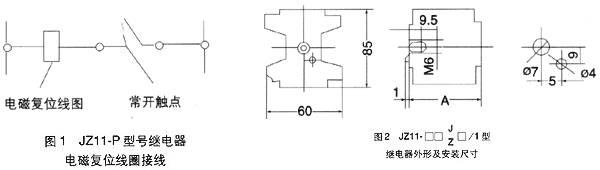

外形及安装尺寸见图1－图6表5

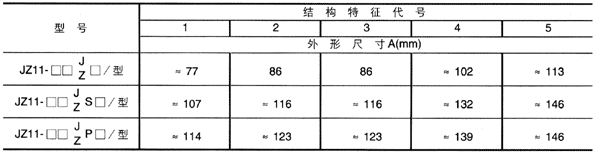

JZ11系列中间继电器外形尺寸A



订货须知
1、在办理订货是，应指出：
（1）继电器的名称和型号
（2）额定电压
2、与每台继电器一起，工厂成套的供给
（1）产品合格证书一份
（2）产品说明书一份
备注：
本产品由保险公司承保
本产品正常使用范围内保用一年
