产品名称: KT14系列交流凸轮控制器
型号规格: KT14系列交流凸轮控制器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 主令控制器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
KT14系列交流凸轮控制器产品详细说明:

适用范围

KT14系列凸轮控制器适用于交流50Hz、电压至380V的电路中,主要作为起重机交流电动机的起动和换向之用。本控制具有可逆对称的电路,适用于起重机的平移机构和升降机构,也能作同类型性质电动机的起动,换向和调整之用。

KT14系列交流凸轮控制器型号及其含义
KT14系列交流凸轮控制器型号说明

主要技术参数
1.KT14凸轮控制器根据所控制的电动机型式数量不同,分:
KT14-25J / 1、KT14-60J / 1型控制器为控制一台三相绕线型感应电动机;
KT14-25J / 2、KT14-60J / 2型控制器为同时控制二台三相绕线型感应电动机;
KT14-25J / 3型控制器为控制一台三相鼠笼型感应电动机;
KT14-25J / 4型控制器为同时控制二台三相绕线型感应电动机(不带定子电路的触头)。

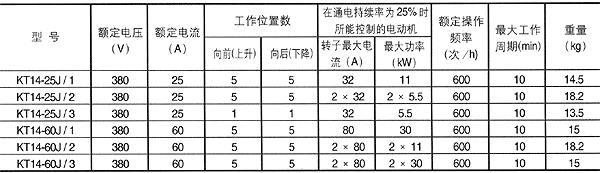

2.KT14主要技术参数(见表)

KT14系列交流凸轮控制器技术参数

注:1.额定电流是指定子电路的触头参数。 2.最大控制功率是指JZR2系列电机,若YZR及其它系列电机则可根据电机的定子及转子电流选择型号。 3.控制器的机械寿命在操作频率600次/h,不大于150×104次。 4.控制器的操作力不小于49N(5公斤力)。

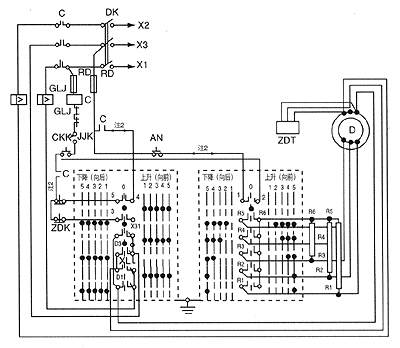

KT14系列交流凸轮控制器电气原理图
图1 KT14-25J/1 60J/1型凸轮控制器

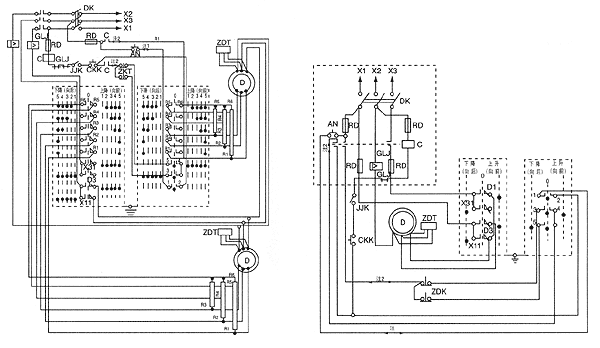

KT14系列交流凸轮控制器接线图

图2 KT14-25J/2 60J/2型凸轮控制器 图3 KT14-25J/3 60J/3型凸轮控制器

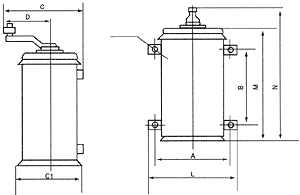

外形及安装尺寸

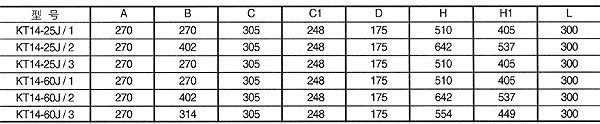

KT14系列交流凸轮控制器安装尺寸表

KT14系列交流凸轮控制器外形及安装尺寸

KT14系列交流凸轮控制器

KT14系列交流凸轮控制器
