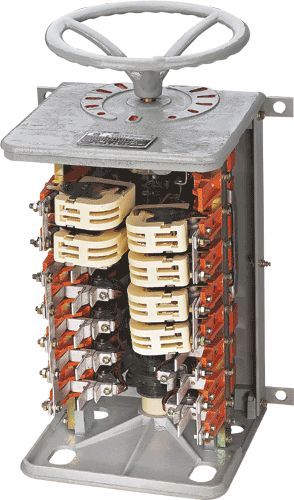

产品名称: KT100/160J系列交流凸轮控制器
型号规格: KT100/160J系列交流凸轮控制器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 主令控制器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
KT100/160J系列交流凸轮控制器产品详细说明:
KT-100、160J交流凸轮控制器(简称控制器),主要用于起重设备中,控制380伏以下三相交流感应电动机的起动、停止、调速和换向。也适用于有相同要求的其它电力驱动装置中。

主要技术数据及型号说明
主要技术数据见表1

额定电流(A)

极限分断能力(A)

操作频率

机械寿命

操作力

100
160

4lH

600次/小时

106次

小于10公斤


注:(1)、极限分断能力系指1。1UH,COSФ=0.65条件下的能力。
(2)、控制器所能控制的电机功率应按极限分断能力来选定。
(3)、当使用频率超过额定操作频率时应降低容量使用(目前暂降至60%)。

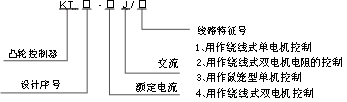

(4)、型号说明:

KT100/160J系列交流凸轮控制器型号说明

KT100/160J系列交流凸轮控制器的替代说明

1、本控制器KT-100J/1、KT-100J、KT-100J、160J/5的接线原理图基本按KTJ1-80/1、2、5故更换时无需变动。

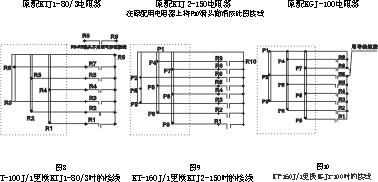

2、用KT-100J/1更换KTJ1-80/3时,控制器与电阻器的连接应按图8接线。
3、KT-160J/1控制器接线原理图系按KTJ-160/1和KTJ2-150原理图综合而成,当用其更换KTJ1-150/1时按原理图接线可多得一组特性,故不需要改结线。
4、用KT-160J/1更换KTJ2-150时了一条高速特性,且控制器与电阻器连结可按图9接线。
5、用KT-160J/1更换、KGJ1-100(KT-3005)时,按图10接线可完全保持原特性要求。KGJ1-100因是8位置故不能按容量选100安控制器而应选KT-160J/1控制器。

KT100/160J系列交流凸轮控制器控制接线


结构概述

100安、160安控制器结构全部一样,采用冷挤压指形铜触头,控制线路容量和用途不同而异(详见线路图)。
控制器接触元件为转动式单断点结构,由凸轮转动时,凹凸的变化而使触头开闭。各档位置的定位由定位杠杆,定位棘轮和定位弹簧的配合来实现。

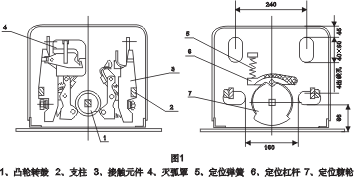

控制器制成保护式,具有钢板外罩,上下基座为铸铁制成,产品结构见图1:

KT100/160J系列交流凸轮控制器结构图


1、凸轮转鼓。2、支柱3、接触元件4、灭弧罩5、定位弹簧6、定位杠杆7、定位棘轮

KT100/160J系列交流凸轮控制器外形和安装

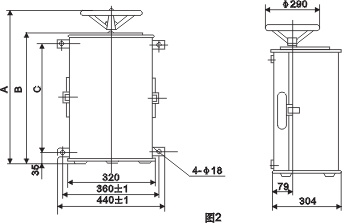

控制器外形尺寸见图2、表2

型号

KT-100J/1

KT-100、160J/2

KT-100、160J/3

KT-100、160J/5

KT-160J/1

尺 A

   B

寸 C

640

715

560

715

665

535

613

457

613

561

467

545

389

545

493

52.5Kg

60.5Kg

44.5Kg

60.5Kg

58Kg

表2
1、控制器必须牢固安装于托架上,不得悬空安装,即下基座必须贴地或垫牢实,在控制器的下基座上备有四个出线孔其尺寸见图1。

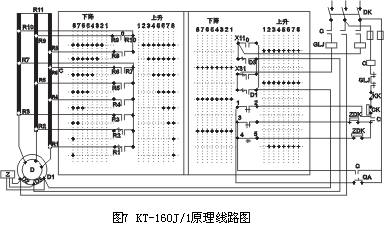

2、控制器各型号的基本接线原理图如图3~图7。

KT100/160J系列交流凸轮控制器安装尺寸

KT100/160J系列交流凸轮控制器接线图2 KT100/160J系列交流凸轮控制器接线图1

KT100/160J系列交流凸轮控制器接线图3KT100/160J系列交流凸轮控制器接线图4

KT100/160J系列交流凸轮控制器原理图


使用和维护
控制器安装后,应进行试车,运转正常,方可投入使用。否则应查明原因,排除故障再行试车。
控制器应定期检查维护,经常用锉刀消除触头上的熔斑。触头在保证触头压力和触头超行程条件下,触头厚度经修理后不得小于4毫米。(触头压力1.8~2.5公斤,折算到触头处超行程3~5毫米,开距8~13毫米)。
切电阻用装有灭弧罩的接触元件,在使用中如电弧不大,可以将灭弧罩用作电源触头的备件。
经常保持转动部分的润滑,及时性更换损坏零件,保持连结紧固。
电联接处必须保持足够压力,以防温度过高伤害绝缘,特别要注意软联接在绝缘基座上连接点的压力。
