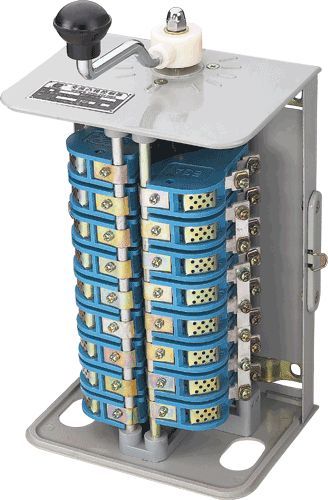

KTJ6系列交流凸轮控制器产品详细说明：

KTJ6、KT12A系列交流凸轮控制用于交流50HZ电压380V的电路中，主要作起重电动机的起动调速和换向之用。

技术数据及安装尺寸

型号	额定电流（安培）	额定电压（伏）	在通电待续率25%时，所控制的电动机最大功率（瓦）380伏	安装尺寸（毫米）
KTJ6 KTJ12A -25/1	25	380	12．5	208×170
KTJ6 KTJ12A -25/2	25	380	2×6．3	283×170
KTJ6 KTJ12A -25/3	25	380	8	208×170
KTJ6 KTJ12A -60/1	60	380	32	208×170
KTJ6 KTJ12A -60/2	60	380	2×16	283×170
KTJ6 KTJ12A -60/3	60	380	2×25	223×170

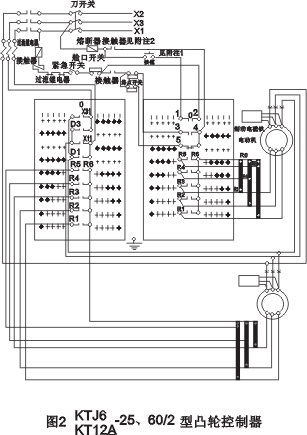

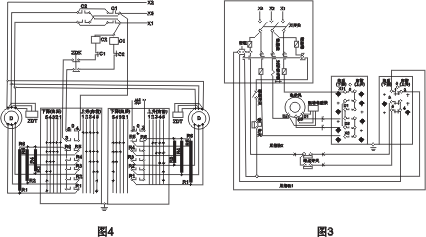

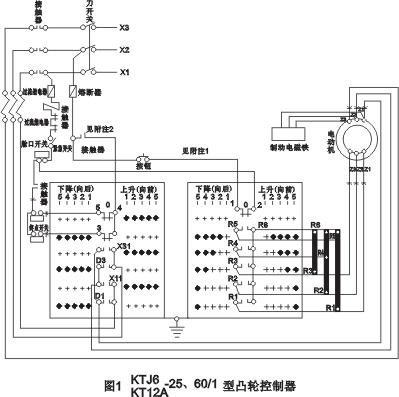

电气原理图

注：1在多电动机驱动系统中，其它控制器的触头“1”和“2”接到此线路内。
2、在多电动机驱动系统中，终点开关和其它控制器的触头“3”、“4”、“5”



注：1在多电动机驱动系统中，其它控制器的触头“1”和“2”接到此线路内。
2、在多电动机驱动系统中，终点开关和其它控制器的触头“3”、“4”、“5”

注：在多电动机驱动系统中，
其它控制器的触头“1”和“2”接到此线路内。注：1在多电动机驱动系统中，其它控制器的触头“1”和“2”接到此线路内。
2、在多电动机驱动系统中，终点开关和其它控制器的触头“3”、“4”、“5”接到线路内。

KTJ6系列交流凸轮控制器订货须知

在订货时必须注明：1、操作方式：（手轮或手柄）。2、控制器的型号及名称
